• 天府新區 · 正興街道臨錦江板塊
• 建筑面積 227 ㎡
• 戶型 4 室 2 廳 3 衛（疊拼上疊）
• 系統形式 一拖六多聯機 + 除濕新風一體
• 交付狀態 清水房
• 外機落位 本戶屋面露臺

• 227㎡建筑面積
• 119㎡空調面積
• 231W/㎡配置單位冷指標
• 29.4kW室內機總冷量
• 117%配置率
• 26℃夏季室內設計溫度

項目檔案

一、臨錦江疊拼要先擺上桌的三道題

疊拼這種戶型，中央空調的第一遍方案不能只畫在平面圖上。德信麓湖云莊位于正興街道大安橋村三組， 臨錦江一側，8 棟疊拼排開，共 294 戶。本戶為上疊，上下兩層加一處屋面露臺。 這樣的房子同時帶來三件普通平層不會遇到的事：橫廳面寬被拉得很長，而進深被壓得很淺； 房子離江面近，濕度常年偏高；外機沒有公共平臺可放，只能落在自家露臺上， 而這塊露臺正好是樓下鄰戶的屋面。

這三件事的性質并不相同。第一件是氣流組織問題——橫廳的送風要跨過十幾米的面寬， 中間布一個風口，兩頭一定涼不勻。第二件是負荷性質問題——江邊空氣含濕量大， 空調承擔的潛熱比例上升，除濕不能只靠空調順帶完成。第三件則是責任邊界問題—— 露臺是自家的，但露臺的下面是鄰居家的頂棚，外機的落水、冷凝水與振動一旦處理不當， 后果不會停在本戶。

這三道題里，第三道最容易被低估。它牽涉的不是本戶舒不舒服，而是會不會給鄰居造成損失。 露臺一旦滲漏，返修不只是修補一塊面層——往往要掀開本戶設備區的做法層， 還要與樓下協商施工時間與損失認定。秦先生在溝通里反復提到「不留隱患、可追溯」， 他要求每一項防水做法都留記錄、每一步驗收都有影像， 這也決定了本篇后面幾節會把做法寫得比常規案例更細。

二、客戶需求轉成設計條件

秦先生 42 歲，在私募基金做合規總監，家里有一名中學生。合規章出來的職業習慣是流程先行： 他不問某個環節能不能省，而是問這個環節做完之后，憑什么證明它做對了。 談到空調時，他給的三條要求里沒有一條提到品牌或價格，全部落在結果與留痕上—— 橫廳要能整片涼下來，梅雨季不能悶，外機在露臺上不能給樓下添麻煩。

把這幾條串起來看，會發現它們有共同的前提：所有方案都要在露臺面層與吊頂面層施工之前定下來。 橫廳的送風點位置一旦被吊頂分格鎖死，再改就要拆龍骨；外機基礎一旦落在成品防水層上， 后期想抬高就難了。所以本戶的施工順序里，防水與基礎這兩件事被提到很靠前的位置， 甚至早于部分室內工序。

三、配置單位冷指標的取值與逐間選型

3.1 成都地區為什么按 180～250 W/㎡ 配置

給每臺室內機定容量檔位，起點是每平方米配多少冷量，也就是配置單位冷指標。 成都地區家裝中央空調的常規取值區間是 180～250 W/㎡。這個區間之所以偏高， 關鍵在濕度。按 GB 50736—2012《民用建筑供暖通風與空氣調節設計規范》， 成都夏季空調室外計算干球溫度 31.8 ℃、濕球溫度 26.4 ℃，兩者只差 5.4 ℃。 干濕球溫差小，說明空氣里的含濕量大，空調除了把溫度降下來， 還要分出一部分制冷量把水蒸氣凝成冷凝水排走。這部分潛熱負荷不體現在干球溫度上， 卻實打實地占用機器能力。

本戶的情況還要再加一層。臨錦江，室外相對濕度常年高于城區均值，梅雨季更明顯， 新風又必須從室外引入，等于把這份濕負荷穩定地送進室內。 如果除濕完全交給空調順帶完成，結果往往是把溫度壓得很低、濕度卻仍然偏高， 體感依舊黏膩，這恰好是秦先生提到的顧慮。

3.2 同一區間內取高取低由四個變量決定

區間只是范圍，具體落在哪一檔要看房間本身。四個變量影響最大：朝向、樓層與露臺側、是否封窗大玻璃、層高。 同一棟樓的不同戶型，僅因為窗墻比與朝向不同，取值就可能拉開 40～60 W/㎡。

本戶落在四個變量上的位置是：上疊頂層，屋面板輻射與露臺蓄熱都作用在主要房間上，樓層項取高段； 客餐廳為南向橫廳，封窗后形成整面落地玻璃，朝向與封窗兩項同樣指向高段，故取 245 W/㎡； 主臥南向、臨江側，取 235 W/㎡；書房西南向、午后有西曬，取 230 W/㎡； 次臥（中學生房）東向，受曬集中在上午，取 210 W/㎡；另一間次臥北向，取 195 W/㎡。 整體看，本戶取值偏向中高段，與臨水高濕、屋頂層與封窗大玻璃三項條件相符。

拿到逐間配置冷量之后，還要換算成設備檔位。多聯機室內機的名義制冷量分檔，不能連續取值， 每一間都要往上取到相鄰檔位。這里有一處需要特別處理：客餐廳的配置冷量是 12.74 kW， 單臺吊頂內風管機的檔位跨度有限，一臺帶不動整面橫廳，本戶改用兩臺室內機分擔—— 這既是容量上的需要，也是下一節送風布置的前提。

室內機名義制冷量合計 29.4 kW，比按指標算出的配置冷量 27.5 kW 高出約 7%，差值來自取檔時的向上取整， 其中橫廳拆成兩臺是同口徑下的容量分配，不是額外加量。真正需要控制的另一組比例是配置率。

四、系統方案、設備配置與除濕新風一體

多聯機系統里有一個必須算清的比例：室內機名義制冷量之和與室外機名義制冷量之比， 行業里叫配置率，也常寫作超配率。JGJ 174—2010《多聯機空調系統工程技術規程》 給出的常規上限是 130%。這個比例壓得太低，室外機長期頂滿負荷運行，降溫慢、能耗高； 放得太高，多臺室內機同時開時室外機帶不動，末端出風溫度會往上抬。

117% 取在偏中段的位置。三層空間里，主臥與兩間次臥很少同時開，橫廳的使用高峰集中在晚間， 按 0.6 的同時使用系數折算，最大同時冷量約 16.5 kW，25.2 kW 的室外機留有大余量。 這樣做的好處是橫廳兩組風口全開、主臥同時開啟時可以迅速拉溫， 而不必讓室外機一直貼著滿負荷運行。

4.1 除濕新風一體機怎么與空調配合

臨江住宅的除濕如果完全交給空調，會出現兩個問題：一是空調在制冷間歇停機時， 室內濕度會跟著回升；二是為了除濕必須把送風溫度壓得更低，風口更容易結露。 本戶把新風與除濕單獨交給一臺除濕新風一體機處理，它把室外新風先除濕再送入室內， 空調則專注控制溫度，兩者分工明確。

★工程經驗的室內濕度控制目標是相對濕度 50%～60%，梅雨季不宜低于 45%—— 濕度過低會讓木飾面與實木家具開裂。一體機的容量按換氣量與除濕量雙重校核： 換氣量按三口之家每人 30 m3/h 估算并留余量，除濕量則按室外新風含濕量與室內目標濕度之差折算。

五、大面寬橫廳的遠距離送風

橫廳這種格局，進深淺、面寬大，看起來通透，氣流卻是麻煩。面寬約 12 m、進深約 4.3 m 的空間， 如果在中間布一個送風口，射流沿進深方向很快衰減，兩端就成了氣流到不了的角落； 若把風口挪到一側，近處風速偏高，遠端依然吹不到。形成的結果是： 坐在風口下方覺得冷，走到窗邊又覺得悶。

5.1 橫廳的氣流難點在哪

吊頂內風管機的送風屬于貼附射流，冷風沿吊頂面鋪開后受重力作用緩慢下沉。 射流的有效覆蓋半徑與風速、風口尺寸、安裝高度都有關。家裝機型的常規參數下， 單個送風口的有效覆蓋半徑約 3.5 m（★工程經驗）。把 12 m 面寬按 3.5 m 半徑算， 單點覆蓋明顯不夠，至少需要兩個送風點，且相鄰送風點之間的距離不能拉開太遠， 否則中間段會出現風速過低、溫度回落偏慢的區域。

5.2 本戶的送風點布置

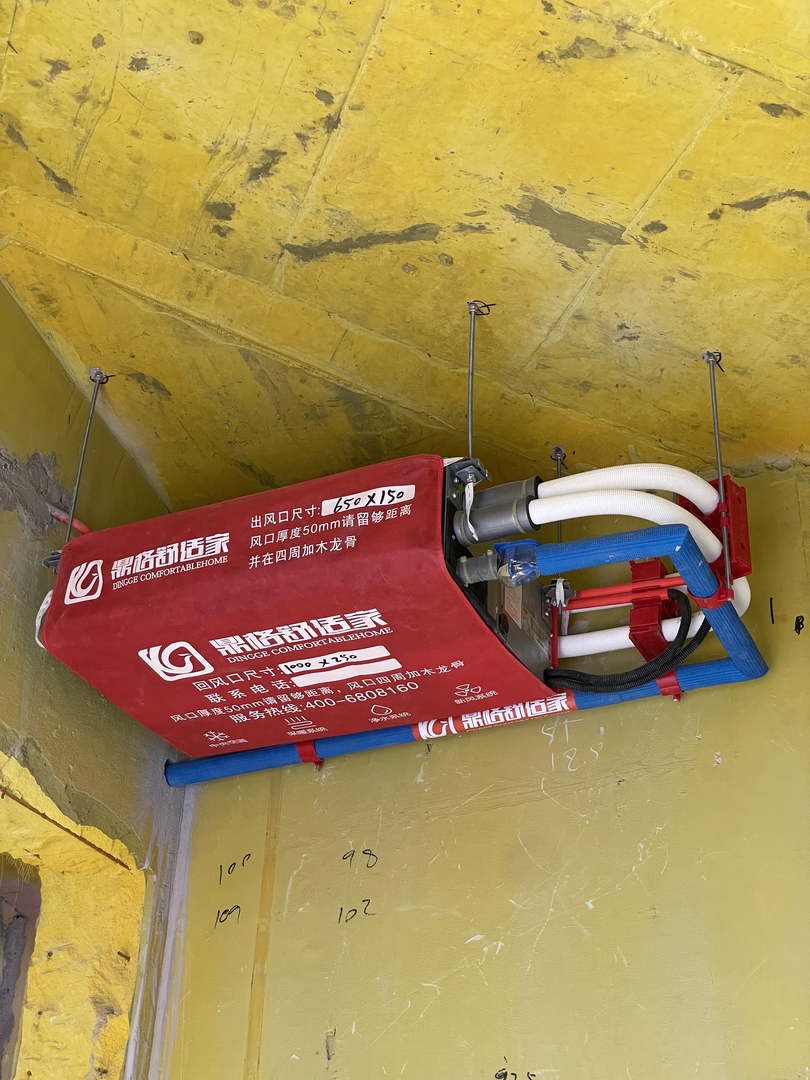

本戶把橫廳分成兩組送風點，每組由一臺 7.1 kW 室內機承擔，兩臺內機沿橫廳長邊方向分設， 分別負責左右各約一半面寬。兩組風口合用一個集中控制器聯動， 避免出現「只開一半」造成的半冷半熱。風口采用加長條形風口的做法， 出風沿吊頂面鋪開，兩股射流在中部溫和交疊，把中間最容易成為死角的區域覆蓋住。

布置完成后要在平面圖上做一次覆蓋校驗：以每組風口為圓心，按有效覆蓋半徑畫圈， 兩圈之外的區域就是需要復核的死角。本戶的死角出現在橫廳靠近入戶的一端， 處理辦法是把該側送風點向入戶方向平移約 0.6 m，同時把風口方向略微偏向通道一側， 使射流沿墻面繼續延伸。校驗這一步不能省，因為它決定了后面吊頂分格與燈具排布。

六、露臺主機位：防水、減振與排水導排

本戶是上疊，外機只能落在自家屋面露臺上。這塊露臺在產權上屬于本戶， 但在結構上就是樓下鄰戶的屋面——它的防水層一旦失效，水就會往下走。 外機放在這里，等于把雨水、冷凝水與振動三樣東西同時壓在一個需要防水的界面上。 這一節把做法拆開寫，是因為它屬于寧可做厚也不能省的部分。

6.1 本戶的具體做法

露臺的做法按順序分四層推進。結構面清理與修補之后，先做整體防水層， 防水在設備區范圍內上翻至墻面，上翻高度不小于 250 ㎜（★工程經驗）； 隨后在設備基礎位置加鋪一道防水附加層，再澆筑混凝土支墩， 支墩頂面高出露臺完成面不小于 150 ㎜（★工程經驗），讓外機機身與積水徹底脫開； 支墩周邊按 1%～2% 找坡，坡向露臺排水口，設備區外側再做一道不小于 100 ㎜ 的防水翻邊， 防止雨水向設備區倒灌。外機與支墩之間鋪橡膠減振墊，機身不直接落地。

冷凝水的導排單獨走一路：室內機的冷凝水管沿外墻引至露臺，接入專用排水管并設存水彎， 不與雨水口共用，也不允許直接滴落在露臺面層上。外機自身的化霜水與雨水， 則由支墩周邊找坡引至露臺雨水口排出。排水口的位置在方案階段就與結構圖對過一遍， 刻意避開了下疊臥室的正上方。

防水層的驗收方式與常規屋面一致：按 GB 50207—2012《屋面工程質量驗收規范》的相關規定做蓄水試驗， 蓄水時間不少于 24 h，觀察樓下頂板有無滲漏或濕漬。本戶在蓄水試驗時留下了影像記錄， 作為后續可追溯的依據。防水層、附加層與翻邊的施工節點也一并留檔， 這樣即便若干年后出現滲漏，也能快速判斷問題出在哪一層。

6.2 上下疊關系

上疊的外機放在露臺上，對下層住戶有兩類影響：噪聲與排水。噪聲方面， 低頻振動比空氣聲更難隔絕，傳播路徑是機身—支墩—結構板—樓下頂棚， 因此在機身與支墩、支墩與結構之間逐級隔斷硬連接，比單純加隔聲屏障更有效。 排水方面，雨水口與冷凝水管的落水聲在夜間尤其明顯， 本戶把排水路徑盡量貼著結構墻走，遠離下疊臥室一側。

機位的位置也有講究。上疊露臺通常面積有限，外機宜貼著露臺內側靠墻布置， 既減少對露臺使用面積的影響，也避免噪聲向露臺外側的鄰居方向擴散。 若露臺內側布置后凈距不足，可沿進深方向小幅外移，但須同時復核排風面與女兒墻的距離， 保證排風不被擋回。

七、管路、冷凝水、風口與防凝露控制

隱蔽工程的驗收必須在封板之前一次性完成，這一點在臨江住宅里還要多一條： 防凝露。臨錦江空氣含濕量大，夏季送風口表面溫度低于周圍空氣露點時， 風口邊框會掛滿水珠，滴到墻面上就是一道水痕。防凝露的處理必須與管路、風口同步做。

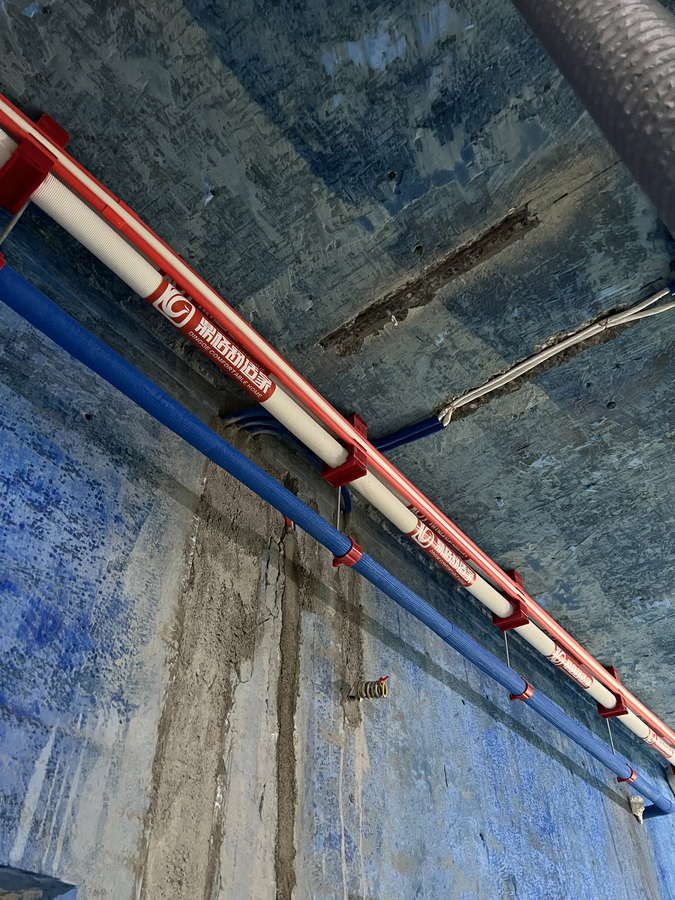

• 冷媒管主液管 φ9.52、主氣管 φ15.88，支管 φ6.35 與 φ12.7；全程橡塑保溫，壁厚不小于 15 ㎜；分歧管前后保持直管段。第一分歧管到最遠室內機的等效管長控制在 40 m 以內，上疊跨層立管的固定支架另按豎向間距加密。
• 冷凝水管PVC-U DN25，坡度不小于 8‰ 且全程坡向出水口（GB 50243—2016 第 9.3.7 條），出口存水彎水封高度不小于 50 ㎜；跨層排水管在每個樓層段單獨固定，防止自重下墜改變坡度。
• 送風口橫廳采用加長條形風口，風速控制在 2.0～2.5 m/s；風口內框加做隔熱墊，邊框與吊頂面之間用柔性密封材料過渡，阻斷冷橋。
• 回風口風速控制在 2.5～3.0 m/s，與檢修口合并設置為帶回風百葉的檢修口，位置選在室內機接線盒一側。
• 防凝露風口表面做隔熱與密封處理，送風溫度控制在室內露點以上；梅雨季把除濕交給一體機承擔，不靠一味壓低送風溫度取涼，從根本上減少結露機會。
• 穿墻與外機側冷媒管穿墻加設套管，套管與銅管之間填軟質材料并做軟連接，隔斷露臺側的振動傳導；穿露臺防水層的管道根部做附加防水，孔洞一次封堵到位。

防凝露這一條容易被誤解成「風口選好一點就行」。實際上它由三件事共同決定： 送風溫度的設定、風口的隔熱與密封、以及室內的濕度水平。前兩項在施工階段可以控制， 第三項則依賴除濕新風一體機在梅雨季的持續運行。三者缺一， 再好的風口也會在連續高濕天氣里出現水珠。

八、施工組織、隱蔽驗收與交付

上疊的施工窗口受露臺工序牽制。防水與設備基礎必須先于露臺面層完成， 而室內側的吊頂封板又要等空調管路做完，兩條線在時間上并不完全平行。 本戶把整個周期排成 4 個工作日，并把露臺側的節點放在了靠前的位置。

• 移交給業主的資料空調布置圖、露臺防水做法與蓄水試驗記錄、隱蔽工程記錄、保壓與抽真空記錄、除濕新風一體機使用說明、回風口濾網清洗方法。
• 移交給裝修方的數據吊頂內機身標高、冷媒管與冷凝水管走向、送風口與回風口開孔尺寸、檢修口位置與最小可開啟尺寸。
• 業主可自行檢查的項目橫廳兩端與中部的溫差是否接近、各房間線控器能否獨立啟停、露臺設備區是否積水、除濕一體機是否能獨立運行。
• 需專業方完成的項目冷媒管路保壓結果、真空度讀數、冷凝水排放是否順暢、露臺防水層與支墩根部有無滲漏跡象、外機運行時有無異常振動。

九、運行表現與費用量級

9.1 出風、濕度與體感

多聯機的末端嵌在吊頂里，氣流自上而下循環，與柜機、掛機的定向吹風體感不同。 本戶橫廳的兩組送風口沿長邊鋪開，坐在這端與那端的溫差接近； 臥室與書房采用單點送風，導風方向避開床位與書桌。橫廳的風口較長， 風速控制在 2.0～2.5 m/s，體感是溫度整體下降，而不是一股風正對著人吹。 梅雨季的體感差別更明顯：空調只管溫度，濕度由除濕新風一體機維持， 室內不悶也不至于干到讓木飾面開裂。

9.2 費用量級估算

運行費用取決于使用時長、設定溫度、室外氣溫、圍護結構條件與除濕模塊的運行時數， 沒有一個固定數字。下表按成都居民生活用電價格做量級測算，用來判斷費用水平，不代表實際賬單。

十、常見問題（FAQ）

橫廳那么寬，一臺大內機不行嗎？

吊頂內機型的檔位跨度有限，一臺很難覆蓋整面橫廳。更關鍵的是氣流， 而不是容量：吊頂內風管機的送風屬于貼附射流，單點有效覆蓋半徑約 3.5 m（★工程經驗）， 12 m 面寬只布一個風口，兩端必然成為風速過低的區域。 本戶把橫廳拆成兩組送風點，每組各配一臺 7.1 kW 室內機， 相鄰送風點間距控制在 6 m 以內，并在平面圖上做覆蓋校驗， 兩端與中部的溫差才接近。

臨江的房子，空調能不能順便把濕氣除掉？

能除，但不夠。空調除濕依賴制冷，制冷停機時濕度會回升； 為了除濕把送風溫度壓得太低，風口又容易結露。 本戶把新風與除濕單獨交給除濕新風一體機，把室外新風先除濕再送入室內， 空調專注控溫，兩者分工明確。★工程經驗的室內濕度控制目標是相對濕度 50%～60%， 梅雨季不宜低于 45%，濕度過低會讓木飾面與實木家具開裂。

上疊的外機放在露臺上，會不會漏到樓下？

會不會漏取決于防水與設備基礎的做法。關鍵在于三件事： 防水層在設備區上翻不小于 250 ㎜（★工程經驗）；設備支墩下先鋪防水附加層， 支墩頂面高出完成面不小于 150 ㎜，不讓基礎直接壓在防水層上； 冷凝水接入獨立排水管并設存水彎，不排在露臺面層。 做好這三條，再加上不少于 24 h 的蓄水試驗，滲漏風險可以控制住。

露臺防水怎么驗收才算數？

驗收節點要卡在面層施工之前。按 GB 50207—2012《屋面工程質量驗收規范》的相關規定 做蓄水試驗，蓄水時間不少于 24 h，到樓下對應位置觀察頂板有無滲漏或濕漬。 本戶在試驗時留下了影像記錄，并把防水層、附加層與翻邊的施工節點一并留檔。 這樣即便若干年后出現問題，也能判斷出是哪一層失效，而不是把面層整體掀開找原因。

外機放在露臺上，噪聲會不會傳到樓下？

低頻振動比空氣聲更難隔絕，它的傳播路徑是機身—支墩—結構板—樓下頂棚。 有效的做法是逐級隔斷硬連接：機身與支墩之間鋪橡膠減振墊， 管路穿墻加軟套管并做軟連接，機位避開下疊臥室正上方； 排水口位置同樣避開下疊臥室，減少夜間落水聲。 這幾種措施疊加之后，樓下聽到的主要是極低頻的背景聲，不影響休息。

為什么六臺室內機加起來 29.4 kW，室外機只要 25.2 kW？

因為房間很少同時滿負荷運行。配置率是室內機名義制冷量之和與室外機名義制冷量的比值， 本戶為 117%。依據是使用方式：三層的使用分散，主臥與兩間次臥很少同時開， 橫廳的高峰集中在晚間，按 0.6 的同時使用系數折算，最大同時冷量約 16.5 kW， 25.2 kW 的室外機余量充足。JGJ 174—2010 給出的常規上限是 130%，本戶取在中段。

梅雨季空調開得不多，除濕一體機單獨運行費電嗎？

除濕新風一體機的功率遠小于室外機，屬于長時間低功率運行的設備。 梅雨季的常規做法是讓它按設定濕度間歇運行，空調只在溫度偏高時開啟。 這樣比一味開空調降溫除濕更省，也避免了把房間吹得過冷、家具受潮開裂之外的另一種麻煩， 也就是風口結露。

日常維護需要做什么？

需要用戶自己動手的主要是回風口濾網清洗。本戶把回風口與檢修口合并設置， 拆下回風百葉即可抽出濾網，建議在制冷季每月清洗一次。 除濕新風一體機的濾網同樣需要定期清理，梅雨季前檢查一次。 露臺側則建議每季度查看設備區有無積水、排水口有無堵塞、基礎與減振墊有無位移。 冷媒系統、冷凝水系統與電氣部分屬于專業維護范圍，出現制冷明顯下降、 排水口溢水或外機異常振動時，由施工方安排人員上門檢查。
