| 項目名稱 | 龍城一號 127 ㎡ 住宅家用中央空調安裝 | 系統形式 | 一拖五多聯機（氟系統），頂送下回 |
| 樓盤地址 | 成都市龍泉驛區大面街道龍城大道 1 號 | 室外機容量 | 名義制冷量 16.0 kW |
| 建筑面積 | 127 ㎡（套內約 106 ㎡） | 室內機配置 | 5 臺側出風嵌入式，名義制冷量合計 17.5 kW |
| 戶型 | 4 室 2 廳 1 廚 2 衛 | 配置率 | 109%（室內機與室外機容量之比） |
| 建筑條件 | 2010 年前后建成的普通住宅，高層 18 層中的第 12 層，外墻無保溫層，原窗為推拉式鋁合金窗 | 配置單位冷指標 | 180～250 W/㎡（逐間取值，加權約 230 W/㎡） |
| 空調面積 | 73.5 ㎡（客餐廳、主臥、老人房、兩間兒童房） | 指標取值依據 | 朝向 · 樓層 · 是否封窗大玻璃 · 層高（見第三節） |
| 客戶稱呼 | 白先生（40 歲，鐵路系統調度） | 常住成員 | 夫妻二人 + 兩個孩子 + 一位老人 |
| 新風系統 | 全熱交換新風機，設計風量 200 m3/h | 施工單位 | 四川鼎格舒適家 |
成都的夏季空調室外計算參數是干球溫度 31.8 ℃、濕球溫度 26.4 ℃（GB 50736—2012）， 兩者只差 5.4 ℃。濕球溫度偏高意味著空氣里的水蒸氣多，空調除了降溫還要分出一部分冷量去凝結水汽， 這部分潛熱負荷全屋都要承擔，西向與北向并不會因?yàn)樗旨摇? 真正把西向房間單獨拎出來計算的，是太陽輻射得熱在方向上的差別。
西向窗的得熱集中在午后到傍晚這一段。此時太陽高度角已經降低，光線接近平射， 直射進房間的深度比正午的南向窗更深，被照到的地面、家具面積反而更大。 與此同時，西向外墻從上午起持續受曬，墻體把熱量蓄在里面，到傍晚才向內表面釋放。 按 ★工程經驗，西向墻體的內表面溫度峰值比室外氣溫峰值滯后三到四個小時， 這個滯后正好讓墻面放熱與窗戶得熱的峰值撞到一起，構成西向房間一天中最難熬的一兩個小時。
屋面這一項要按實際樓層判斷，不能跨樓層套用。本項目在 18 層高層的第 12 層， 樓上有住戶，屋面得熱不計入；房屋也不在一層，貼地返潮帶來的地面潛熱同樣不涉及。 如果同一戶型出現在頂層，屋面與西墻會同時向內傳熱，取值還要再往上走一檔。 中間層的西向與頂層的西向，是兩筆不同的賬。
這套房子的圍護結構又比近幾年的新盤薄。小區 2010 年前后建成，外墻沒有保溫層， 原裝窗是推拉式鋁合金窗，氣密性與隔熱都弱于后來的斷橋鋁中空窗； 西向陽臺封窗之后形成一整面玻璃，窗內側與窗戶外側都沒有做遮陽。 太陽輻射得熱一路進到室內，中間沒有任何可以削峰的環節。
| 朝向 | 午后得熱的主要來源 | 內表面溫度峰值時段 | 本條指標的落位 |
|---|---|---|---|
| 西向 | 低角度直射光斜射入窗，疊加西墻的蓄熱放熱 | 17:00～19:00，滯后于氣溫峰值 | 取區間上限，250～240 W/㎡ |
| 南向 | 正午前后輻射強度高，但入射角度高、進深淺 | 13:00～15:00，與氣溫峰值基本同步 | 取中高段，220 W/㎡ |
| 東向 | 上午短時直射，午后墻體已轉入放熱末期 | 10:00～12:00，早于氣溫峰值 | 取中段，205 W/㎡ |
| 北向 | 無直射，僅圍護結構傳熱與人員、設備散熱 | 無顯著峰值 | 取下限一側，190 W/㎡ |
有一段關系值得單獨寫出來：西向墻面放熱的滯后，正好落在傍晚家人回家、開空調最集中的時段。 這意味著西向房間不只是峰值高，峰值還與使用的高峰重合，機器必須在最需要的時候頂著最大的負荷運行。 這一條直接決定了后面超配率的取法。
白先生 40 歲，在鐵路系統做調度，排班不按常日班走：夜班之后的白天需要補覺， 也有連著幾天白天在家的時段。家里還有兩個孩子和一位老人，五位成員在家的時間彼此錯開， 同一時間在用的房間通常只有一到三間。他把需求說得很具體，沒有停留在「要涼快」這句上。
這張卡里最有分量的是第一條。「誰在誰開」這句家常話，落到技術上就是分區控制與分時使用， 它同時影響兩個算不明白就容易出錯的參數：一個是同時使用系數，另一個是室外機的最低負荷率。 白先生家白天可能只開主臥一間，夜里三間臥室與老人房可能同時用， 而下午西向客廳的負荷高峰又與這兩類時段都不重合—— 同一套房在不同時段的開機數量差別很大，選型時不能只按一個系數拍板。
單位面積配多少冷量，是室內機選檔位的起點。成都家裝中央空調的常規取值區間是 180～250 W/㎡，區間下限由顯熱負荷決定：室內設定 26 ℃ 時， 圍護結構傳熱與人體、電器的顯熱散熱帶走的那部分冷量，決定了最低配置。 區間上限則被兩件事同時推高：一是濕球溫度 26.4 ℃ 帶來的含濕量， 空調要額外分出冷量去凝結水汽；二是住宅吊頂內風管機的機身厚度與風口尺寸有限， 風量比同冷量的商用機型小、出風溫差也小，想在合理時間內把房間拉下來，就得靠更大的裝機容量。 兩條疊加，形成了這個比北方城市明顯偏高的區間。
區間給的是范圍，具體落點要看房子。四個變量的影響最大：朝向、樓層、窗與遮陽、層高。 同一棟樓里，只因?yàn)檫@幾項條件不同，逐間取值就可能相差幾十 W/㎡。
| 變量 | 取值偏低（180～200 W/㎡） | 取值偏高（230～250 W/㎡） |
|---|---|---|
| 朝向 | 北向與東北向，全天沒有直射光進入室內 | 西向與西南向，午后輻射得熱集中；南向大面寬橫廳同樣按高段處理 |
| 樓層 | 中間層，上下均有住戶遮擋，屋面與地面的傳熱不參與 | 頂層屋面受曬；首層貼地返潮，地面潛熱負荷抬高 |
| 窗與遮陽 | 常規窗墻比，雙層中空玻璃，窗內有遮光簾或窗外有固定遮陽 | 陽臺封窗形成整面落地玻璃，窗側沒有任何外遮陽 |
| 層高 | 凈高 2.8 m 以下，房間空氣體積有限 | 凈高 3.0 m 以上或挑空空間，冷量被稀釋，降溫速度慢 |
本套落在四個變量上的位置是：朝向以東西向?yàn)橹鳎飨蚩蛷d與西向主臥是全屋負荷最高處； 樓層在 18 層中的第 12 層，既不貼地也不帶屋面，這一項取中性； 西向陽臺封窗后形成整面玻璃，且小區為 2010 年前后的房子，外墻無保溫層、原窗為推拉式鋁合金窗， 這一項把取值往上頂；凈高實測 2.85 m，層高這一項取中性偏下。 四項合在一起，西向房間被推到區間上限，北向小房間留在下限一側。
同一套房出現幾十 W/㎡ 的逐間差并不稀奇，但差值的成因未必相同。 有些戶型里，逐間差是朝向、樓層、封窗、層高四項條件疊加起來的綜合結果， 把其中任何一項單獨拿出來都解釋不完整； 本套的情況不一樣——樓層與層高兩項都取中性，圍護結構的薄弱全屋一致， 也就是說，西向與北向之間那幾十 W/㎡ 的落差，幾乎全部來自同一時刻太陽輻射得熱的方向差。
| 房間 | 朝向 | 午后主要得熱 | 配置指標 | 與北向房間的差值 |
|---|---|---|---|---|
| 客餐廳（橫廳） | 西 | 斜射入窗的直射光 + 西墻蓄熱釋放，封窗無外遮陽 | 250 W/㎡ | +60 W/㎡ |
| 主臥 | 西 | 同上，窗墻比常規、房間面積較小 | 240 W/㎡ | +50 W/㎡ |
| 兒童房 | 東 | 上午短時直射，午后基本結束 | 205 W/㎡ | +15 W/㎡ |
| 兒童房（最小間） | 北 | 無直射，僅圍護結構傳熱與人員散熱 | 190 W/㎡ | 基準 |
這張表里最值得記住的是兩個數：西向與北向相差 60 W/㎡， 而同樣朝西的客廳與主臥之間只差 10 W/㎡（這一個差值才來自封窗）。 換句話說，同一套房里，朝向這一項的權重遠高于封窗與層高。 這也解釋了為什么西曬戶型不能照著普通戶型把指標平鋪——平鋪的結果是下午最熱的那兩間永遠不夠用。
| 房間 | 面積 | 配置單位冷指標 | 配置冷量 | 取值理由 |
|---|---|---|---|---|
| 客餐廳（西向橫廳） | 28.0 ㎡ | 250 W/㎡ | 7.00 kW | 西向封窗成整面玻璃、無外遮陽，午后兩個得熱峰值疊加，取區間上限 |
| 主臥（西向） | 14.5 ㎡ | 240 W/㎡ | 3.48 kW | 朝西但窗墻比常規，白天補覺與夜間使用，取次高段 |
| 老人房（南向） | 12.0 ㎡ | 220 W/㎡ | 2.64 kW | 南向受曬時間居中，老房無外墻保溫，取中高段 |
| 兒童房（東向） | 10.5 ㎡ | 205 W/㎡ | 2.15 kW | 東向僅上午受曬，取值中段 |
| 兒童房（北向） | 8.5 ㎡ | 190 W/㎡ | 1.62 kW | 北向無直射、體量為全屋最小，取下限一側 |
| 合計 | 73.5 ㎡ | 加權約 230 W/㎡ | 約 16.9 kW | 五間取值 190～250 W/㎡，差值主要來自朝向 |
配置冷量算出來之后，還要換成設備檔位。多聯機室內機的名義制冷量是分檔的，不能連續取值， 每一間都要往上取到相鄰檔位。取檔時同時看兩件事：一是這間房降溫與除濕夠不夠， 二是小房間不能選得過大導致頻繁啟停。 本套里東向那間兒童房（10.5 ㎡）算出來 2.15 kW，正好壓在 2.2 kW 檔位之下， 取一檔就夠；北向最小那間（8.5 ㎡）算出來 1.62 kW， 如果再按 2.2 kW 配，對 8.5 ㎡ 的空間而言偏大，落在最小檔位 1.8 kW 更合適， 它的機身尺寸也最小，能塞進門洞上方那段有限的空間。
面積 28.0 ㎡
指標 250 W/㎡ → 7.00 kW
室內機 7.1 kW
面積 14.5 ㎡
指標 240 W/㎡ → 3.48 kW
室內機 3.6 kW
面積 12.0 ㎡
指標 220 W/㎡ → 2.64 kW
室內機 2.8 kW
面積 10.5 ㎡
指標 205 W/㎡ → 2.15 kW
室內機 2.2 kW
面積 8.5 ㎡
指標 190 W/㎡ → 1.62 kW
室內機 1.8 kW
空調面積 73.5 ㎡
加權指標 約 230 W/㎡
室內機 17.5 kW
室內機名義制冷量合計 17.5 kW，比按指標算出的 16.9 kW 高約 3.6%， 多出來的部分就是取檔時的向上進位。真正需要單獨校核的另一組比例，是配置率。
配置率（也寫作超配率）是室內機名義制冷量之和與室外機名義制冷量的比值。 按 JGJ 174—2010《多聯機空調系統工程技術規程》，常規做法控制在 130% 以內。 這個上限在很多戶型里都?jí)蛴茫谖鲿駪粜屠铮皇羌案窬€，不是可以隨便貼上去的數。
| 核算項 | 數值 | 依據與說明 |
|---|---|---|
| 室內機名義制冷量合計 | 17.5 kW | 7.1 + 3.6 + 2.8 + 2.2 + 1.8 |
| 室外機名義制冷量 | 16.0 kW | 按原有空調板尺寸與樓層承載條件選檔 |
| 配置率 | 109% | 17.5 ÷ 16.0，壓在 130% 上限之內并留出余量 |
| 午后高峰的同時使用系數 | 約 0.8 | ★工程經驗：西向客廳與西向主臥在這一時段往往同時開啟 |
| 高峰時段最大同時冷量 | 約 13.5 kW | 16.9 × 0.8，16.0 kW 的室外機仍有約 15% 余量 |
| 反例：若按 130% 配置 | 室內機合計 20.8 kW | 按 0.8 折算需 16.6 kW，已超過室外機 16.0 kW 的能力 |
| 白天只開最小一間時 | 負荷率約 11% | 1.8 kW ÷ 16.0 kW，需核對室外機最低輸出能否覆蓋（★工程經驗常規在額定的 10%～15%） |
表里那一行反例，是西曬戶型與普通戶型最大的區別所在。 普通戶型的同時使用系數常按 0.6～0.7 取，因?yàn)橐患胰送瑫r(shí)開滿所有房間的時段很短； 西曬戶型的負荷高峰集中在同一下午時段，西向的兩間往往一起開， 系數要按 0.8 取，配置率再往上堆就頂不住了。 所以本套把配置率放在 109%，而不是貼著 130% 的上限走， 騰出來的容量留給下午那段高峰，而不是折算成平時用不上的裝機余量。
另一個方向也不能放開。白天補覺時只開主臥或者最小那間兒童房， 1.8 kW 的室內機對 16.0 kW 的室外機只占 11%， 如果室外機的最低輸出不能降到這個量級以下，壓縮機會在短時間里反復啟停， 既費電又有噪聲。選型階段把這一項參數核過之后，才確定 16.0 kW 這一檔。
室內機與管路一旦被吊頂蓋住就無法再調整，所以這幾項必須在封板之前做完全部驗收。 本套的控制點集中在管線排布、冷凝水排放與風口定位三處， 其中風口定位還要額外承擔一項與西曬有關的任務。
與西曬直接相關的是兩條補救措施。其一是遮陽，而且必須優先做外遮陽： 西向陽臺外側加裝可調卷簾或固定百葉，輻射在進入玻璃之前就被擋掉； 只做窗內遮光簾的話，熱量其實已經穿過玻璃進了室內， 簾子只是把它留在窗前，空調負荷幾乎不減。 其二是風口位置與氣流組織，也就是上面說的把送風口沿窗側下傾布置。 這兩條合起來能讓西向房間的負荷被打掉一部分， 但它們的作用是「減峰」而不是「免配」——機器該取的上限仍然要取， 因?yàn)槌啥嫉臐穸蓉?fù)荷不受遮陽影響，傍晚那一段墻體放熱也不受遮陽影響。
這套房子走的是二次裝修：原裝修已經拆到結構層，頂面與墻面是裸露的混凝土， 梁位、原有穿墻孔與外墻空調板都要現場重新核對。 優點是頂面沒有舊吊頂需要保護，管路可以一次到位；麻煩在于十多年房齡的房子， 圖紙與現狀常有出入，定位不能只看圖。本套安排 4 個工作日。
| 時段 | 工序 | 本套的實際情況 |
|---|---|---|
| 第 1 天 | 復尺與定位放線 | 按現場實測的梁位修正圖紙，彈出五臺內機的中心線與管路走向線 |
| 第 1 天 | 機位與承載復核 | 檢查外墻空調板的開裂與配筋情況，確定 16.0 kW 外機的落點 |

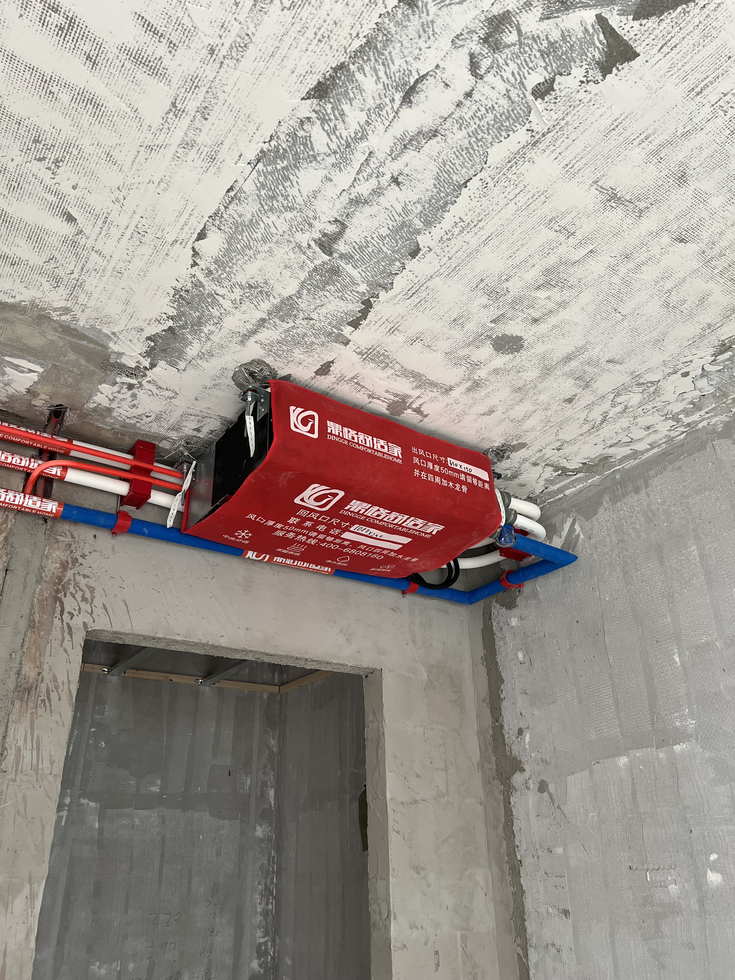

| 第 2 天 | 打孔與內機吊裝 | 穿墻孔一次成型；五臺內機四吊桿固定、校平，留出冷凝水管坡度 |
| 第 2 天 | 冷媒管敷設 | 按實測尺寸下料、彎管、擴口連接，分歧管按圖紙落位 |
| 第 3 天 | 冷凝水與保溫 | 排水管逐段復測坡度，兩臺內機接提升泵；冷媒管保溫連續無斷點 |
| 第 3 天 | 保壓檢漏與抽真空 | 充氮保壓觀察并記錄讀數，抽真空達到規定真空度后保持 |
| 第 4 天 | 外機吊裝與調試準備 | 外機加減振墊后固定，接線、充注冷媒前復核機位散熱間距 |
| 第 4 天 | 隱檢交接 | 與裝修方書面交接吊頂內標高、風口開孔尺寸與檢修口位置 |
這套房子十多年房齡，外墻空調板是當年為老式分體機預留的，承重與錨固條件都要重新看。 本套在吊裝外機之前先檢查板面是否有開裂、外露鋼筋是否銹蝕， 錨栓避開板邊與裂縫位置，緊固后加防松措施。 16.0 kW 多聯機外機的自重與運行振動都大于原來的分體機， 這一步做在前面，后面才談得上散熱間距與噪聲。
冷媒管路連接結束后，按 GB 50243—2016《通風與空調工程施工質量驗收規范》的要求做系統檢漏， 常規做法是充入干燥氮?dú)獍磸S家規定的試驗壓力保壓并觀察壓力變化。 目的只有一個：確認所有擴口與焊接點不泄漏。 之所以強調在封板之前，是因?yàn)榈蹴斠环猓衣c(diǎn)就要拆裝飾面， 本套五個房間的吊頂連成一體，返工的代價比等待的幾天高得多。
老房的梁位與圖紙有出入，吊頂能留多厚只能現場量。本套先實測梁下凈高， 再按「機身高度 + 吊桿調節量 + 冷凝水管坡度所需高差 + 封板厚度」逐項相加， 得出吊頂完成面標高后寫入交底單。 其中兩臺內機因?yàn)闃?biāo)高不足改用了提升泵排水，這一處調整也是在反推階段定下來的， 而不是等木工封板時才發現坡度排不出去。
中央空調的交付是一串有先后關系的交接動作，而不是裝完就走。 設備最終會被吊頂覆蓋，其中大部分驗收必須在封板之前完成， 本套因此把交付節點切得比較細，每一項都對應一個可以當場確認的結果。
| 交付節點 | 施工方完成的動作 | 需要業主或裝修方確認的內容 |
|---|---|---|
| 量房交底 | 實測梁位、凈高與外墻空調板，出具空調布置圖 | 確認空調房間范圍與五臺內機的位置 |
| 隱蔽前交底 | 提交吊頂內機身標高、管路走向與風口開孔尺寸 | 木工按該尺寸封板；有變更須在封板前提出 |
| 保壓檢漏 | 充氮保壓并觀察，記錄壓力讀數與起止時間 | 業主可在保壓期內到場看壓力表 |
| 抽真空 | 抽至規定真空度并保持，觀察讀數是否回升 | — |
| 隱檢交接 | 出具隱蔽工程記錄，與裝修方書面交接 | 裝修方簽收標高、風口尺寸與檢修口位置 |
| 封板后復核 | 核對風口開孔、檢修口可達性與提升泵排水 | 業主確認風口位置與吊頂效果一致 |
| 調試與移交 | 逐臺試運行，核對出風溫度、噪聲與排水 | 業主確認分區控制與導風方向；接收維護說明 |
移交后的第一次運行由業主自己完成。建議選一個晴天的下午，在西向客廳里待滿一整個降溫過程， 觀察出風溫度與排水口有沒有異常；濾網在制冷季按月清洗一次， 回風口與檢修口合并設置的設計正是為了讓這一步不需要工具。
多聯機的末端嵌在吊頂里，氣流自上而下循環，與柜機、掛機對著人吹的感受不一樣。 本套把主臥、老人房與兩間兒童房的導風方向都調到避開床位， 出風速度控制在 2.0～2.5 m/s，房間里能感到溫度在降，卻聽不到明確的風聲。 西向客廳用長條風口橫向鋪開，讓冷氣先經過玻璃前區再回落， 這一段的目的是把西曬的輻射熱在靠近窗的位置就消化掉，而不是等人坐在沙發上才感覺到熱。
| 項目 | 取值 | 說明 |
|---|---|---|
| 夏季室內設計溫度 | 26 ℃ | 按 GB 50736—2012 居住建筑室內設計參數 |
| 送風口風速 | 2.0～2.5 m/s | 西向房間的風口下傾，先掃過玻璃前區 |
| 回風口風速 | 2.5～3.0 m/s | 設在房間內側，與檢修口合并 |
| 室內機噪聲（低檔） | ≤24 dB(A) | 主臥與兩間兒童房按此檔長期運行 |
| 新風換氣量 | 200 m3/h | 五口之家按人均 30 m3/h 估算并留余量 |
| 控制方式 | 分區獨立 + 集中控制 | 補覺時段只開主臥一路，其余房間可單獨停機 |
運行費用取決于使用時長、設定溫度、室外氣溫與圍護結構狀況，不存在一個固定數字。 本套是西曬戶型、外墻又沒有保溫層，用電量在同類面積住宅里偏上限一側。 下表按成都居民生活用電價格做量級測算，用于判斷費用水平，不代表實際賬單。
| 項目 | 取值 | 計算 | 結果 |
|---|---|---|---|
| 用電單價 | 0.5224 元/kWh | 成都居民生活用電一檔電價 | — |
| 夏季使用天數 | 約 110 天 | 西曬戶型降溫啟動早、結束晚 | — |
| 日均運行時長 | 約 9 小時 | 午后至夜間為主，含白天補覺時段 | — |
| 平均輸入功率 | 約 3.4 kW | ★工程經驗：含同時使用系數后的折算值 | — |
| 夏季耗電量 | — | 110 × 9 × 3.4 × 0.6 | 約 2 020 kWh |
| 夏季制冷電費 | — | 2 020 × 0.5224 | 約 1 055 元 |
| 項目名稱 | 龍城一號 127 ㎡ 住宅家用中央空調安裝 |
| 樓盤地址 | 成都市龍泉驛區大面街道龍城大道 1 號 |
| 建筑面積 | 127 ㎡（套內約 106 ㎡） 4 室 2 廳 1 廚 2 衛 |
| 系統形式 | 一拖五多聯機（氟系統），5 臺側出風嵌入式室內機，1 臺 16.0 kW 室外機 |
| 服務內容 | 現場量房、西曬負荷取值、設備選型與超配率校核、管路與風口定位、隱蔽工程驗收與交付 |
| 施工工期 | 4 個工作日，含承載復核、保壓檢漏、抽真空與隱檢交接 |
| 記錄時間 | 案例整理（二次裝修期完成，首個制冷季投運） |
