• 龍泉驛區 · 大面板塊
• 建筑面積 191 ㎡
• 戶型 4 室 3 廳 3 衛（疊拼）
• 系統形式 一拖六多聯機 · 分層控制
• 房屋狀態 現房 · 裝修期同步施工
• 施工工期 6 個工作日

• 191㎡建筑面積
• 118㎡空調面積
• 221W/㎡配置單位冷指標
• 27.2kW室內機總冷量
• 118%配置率
• 26℃夏季室內設計溫度

項目檔案

一、疊拼的邊界：哪面墻、哪塊機位是本戶的

看一套疊拼能不能做中央空調，第一件事不是翻產品樣本，而是把本戶的邊界畫清楚。 臥龍谷壹號這一片是別墅與高層混合的社區，2019 年開盤并以現房銷售，疊拼部分按獨棟、 聯排、疊拼三種形態排列，整片 39 棟、947 戶。本戶是疊拼里的下疊，使用一至二層， 上方樓板之上還有上疊住戶，屋頂并不在本戶名下。這條邊界一旦畫錯， 后面選型、算負荷、定機位都會跟著偏。

與獨棟最明顯的區別有三處。第一是側墻——本戶左右兩側的分戶墻與相鄰疊戶共用， 墻的兩面分別是兩戶的室內空間，中間不存在與室外空氣接觸的外表面， 因此這兩面墻幾乎不構成夏季的傳熱負擔。第二是屋外機位——疊拼的機位在總平面上往往成排布置， 本戶的外機與鄰戶的外機可能落在同一排混凝土基礎上，出風側與進風側彼此看得見。 第三是垂直方向的歸屬——本戶二層的地面就是上疊住戶的樓板， 二層頂部又有自己的樓板，本戶在豎向上被夾在中間。

這張表里有一行容易被忽略：疊拼的「層」和普通復式的「層」不是一回事。 復式的上下層都在本戶名下、上下都是自己的空間；疊拼的每一層都可能貼著另一戶， 所以本戶的管路與設備在豎向上既要照顧自家樓層之間的傳聲，也要顧及與上疊之間的傳聲。 這一條直接改變了二層內機的落位邏輯，后文第六節會展開。

二、六口人兩代人，作息錯開帶來的設計條件

萬先生 46 歲，經營一所私立學校，家里是夫妻二人、兩個孩子和兩位老人。 這樣的六口之家，一天的用電高峰被自然切成了幾段：清晨到上午，兩位老人多半在一層的長輩房與客廳活動； 午后孩子放學回家，二層的主臥、兒童房與家庭廳開始使用；晚上八點以后， 客廳的使用停止，二層進入睡眠時段。一層與二層幾乎不會在同一時段滿負荷運轉， 這正是本戶值得做分層控制的現實依據。

這六條里，第三條與第四條是一對矛盾。長輩房設在一層，為的是腿腳方便、離客廳近； 可二層的房間布局又恰好壓在長輩房上方。若把二層的內機按常規放在房間正中， 它就正對著一層長輩房的床位上方的樓板，夜間運行的振動會順著樓板傳下去。 本項目在放線階段把二層這幾臺內機統一向靠外墻的一側偏置， 管的走向也隨之貼墻走，用位置的偏移換來一層頂面的安靜。

三、按樓層取值：疊拼逐間冷指標的取法

3.1 成都地區為什么按 180～250 W/㎡ 配置

定室內機容量檔位，第一步是確定單位面積配多少冷量，行業內把它叫配置單位冷指標。 成都家裝中央空調慣用的區間是 180～250 W/㎡，比不少干燥地區要高， 抬高的原因主要出在濕度上。GB 50736—2012《民用建筑供暖通風與空氣調節設計規范》 把成都夏季室外計算參數定為濕球 26.4 ℃、干球 31.8 ℃，兩個數只隔 5.4 ℃； 濕球離干球這么近，意味著空氣里的水汽多，機組不光要把溫度降下來， 還要把水汽凝出來，這一份除濕的冷量不在干球溫度上體現，卻要真真切切地占掉制冷量。

落到疊拼這類住宅，還有一層空間上的原因。吊頂內的風管機受機身厚度和風口尺寸限制， 單位時間的送風量比同冷量的商用機型小，出風溫差也小，房間的降溫更依賴于把機器配足。 加上本戶層高不高、房間體量不大，冷量相對集中，指標取值就看圍護條件的差別。

3.2 同一區間內取值高低由四個變量決定

區間只是范圍，具體落到哪一檔，取決于房間面對的外部條件。陽光與窗面、所處樓層、 外圍護展開面、凈高體量，這四項的影響最直接。疊拼要把「樓層」拆成兩層分別判斷： 一層貼地，地面返潮額外增加潛熱負擔，取值往上走； 二層夾在本戶一層與上疊住戶之間，頭上沒有屋面暴曬、腳下不是地面， 是全戶里最溫和的一層，取值可以下探。疊拼兩側的共用墻不與室外換熱， 背向側墻的房間外圍護負擔更輕，這一條也一并計入。

本項目落在這四個變量上的位置是：一層的客餐廳是南向大面寬橫廳，陽臺封窗形成整面落地玻璃， 又是一層貼地返潮，三項一起指向高段，因此取到區間上限 250 W/㎡； 同在一層的長輩房南向但窗墻比常規，只保留貼地這一項，取 220 W/㎡； 二層的主臥南向、體量居中，但樓層條件轉優，取 225 W/㎡； 二層背向側墻的兒童房與次臥都是北向，又有共用墻擋著，取到接近下限的 195 W/㎡； 同為二層的家庭廳兼書房取 205 W/㎡。

拿到逐間配置冷量之后，要把它換算成設備的容量檔位。多聯機室內機的名義制冷量是分檔的， 不能連續取值，每一間都要往上靠到相鄰檔位，而不是直接照搬計算值。 取檔時同時看兩件事：一是房間的降溫和除濕能力夠不夠，二是小房間不能選得過大， 否則容易出現頻繁啟停。本項目兒童房與次臥的計算冷量都在 2.6 kW 上下， 已經落在常規的小檔位附近，兩間取同一檔即可。

室內機名義制冷量合計 27.2 kW，比按指標算出的配置冷量 26.1 kW 高出約 4%， 這個差額來自取檔時的向上靠檔。真正需要另外控制的比例是配置率， 也就是室內機名義制冷量之和與室外機名義制冷量之比，放到下一節與分層控制一并討論。

四、一臺外機還是兩臺：分層控制與分層計量的取舍

疊拼做中央空調，繞不開的第一個選擇是：上下兩層各配一套系統，還是共用一臺室外機。 兩套系統的好處是徹底獨立——一層開機只動一層的外機，另一層完全不參與。 但本戶的情況不太適合這么做。118 ㎡ 的空調面積一共六臺室內機， 若拆成兩套，一層只有 11.8 kW、二層只有 15.4 kW 的末端容量， 兩臺小外機各自要配一套冷凝水與管路，還要擠進同一排機位里。 疊拼的屋外機位本來就是成排布置的，兩臺機器再各自靠近鄰戶， 出風與進風之間的凈距就更難留出來了。

本項目選的是共用一臺室外機，再做分層控制。這里要澄清一個常見的誤解： 以為一臺外機拖兩層，只開一層就等于讓整臺外機滿負荷空轉。 多聯機是變頻系統，室內機的開機臺數變化時，壓縮機按實際需要的冷量調整輸出頻率， 開一層就只出這一層需要的冷量。所以「只開一層卻拖整機運行」并不是變頻多聯機的必然結果， 真正會把它變成現實的是選型失當——外機選得遠大于實際需要， 長期在極低頻率下運行，反而更容易出現頻繁啟停和除濕不足。

分層控制與分層計量是兩件事，做法也不同。分層控制解決的是「能不能只動一層」： 一層與二層各自設一個分區控制器，每個房間再配獨立線控器， 萬先生可以在客廳關掉二層全部室內機，也可以只讓長輩房單獨運行。 分層計量解決的是「知道哪一層用了多少」：在層間配電位置把兩層室內機的供電分成兩條回路， 各自串一塊分項計量表，抄表時讀的是兩層分別累計的用電量。 這屬于本戶內部的分層分項計量，與建筑總表上的戶級計量是兩回事，不沖突。

配置率取 118%，正好落在偏中段的位置。這個值的依據是本戶的作息錯時： 一層的兩臺機器主要在白天用，二層的四臺主要在傍晚到夜間用， 兩頭幾乎不會完全重疊。按 0.65 的同時使用系數折算，最大同時冷量約 17.0 kW， 23.0 kW 的室外機仍有約 26% 的余量，既能讓客廳在夏天快速降溫， 也不至于大到長期低頻運行。

五、冷凝水、管路與跨層穿樓板

中央空調被叫作隱蔽工程，說的就是這一節。室內機與管路一旦被吊頂封住， 后面再想調整就得拆裝飾面層，所以這兩層的管路、冷凝水與風口位置， 必須在封板之前全部定死并驗收完。本戶橫跨上下兩層，比平層多出兩件事： 豎向穿樓板，以及兩層冷凝水怎么合成一條通路。

• 冷媒管主液管取 φ9.52、主氣管取 φ15.88，支管用 φ6.35 與 φ12.7；外包橡塑保溫，厚度不低于 15 ㎜。分歧管兩端各留一段直管，不能頂著墻或梁。第一分歧管到最遠那臺內機的等效管長按廠家技術資料逐段核算后壓在 40 m 內，上下層之間的額外落差另計。
• 冷凝水管采用 PVC-U DN25 管，接向出水口方向找坡，坡度不低于 8‰（GB 50243—2016 第 9.3.7 條）；末端做存水彎，水封深度不低于 50 ㎜。同一層里幾臺內機的冷凝水先并成一根支管，再合流外排。
• 跨層立管二層四臺內機的水匯進一根 DN32 立管，穿過層間樓板落到一層，與一層支管合流。立管穿板處加套管，洞邊按防水與防火兩道要求封堵，不二次剔鑿。
• 集中排放全戶的水最終從一層排入室外散水或就近地漏。落水點要避開相鄰戶機位的正下方，免得滴水影響鄰戶外機的基礎。
• 送風口條形風口沿窗側走，出風速度按 2.0～2.5 m/s 控制。風口開口長度由室內機出風面積倒算，收得太窄會同時招來風噪和送風不暢。
• 回風口與檢修口回風速度按 2.5～3.0 m/s 控制。回風口與檢修口做成一個洞口、共用一塊百葉，位置挑在室內機接線盒所在的一側，取下百葉就能伸手操作。
• 保溫與防結露冷媒管與冷凝水管一律包保溫，穿墻與穿樓板的位置加套管。內機與風口的接縫在封板前拿密封材料抹嚴，免得吊頂腔里的濕熱空氣從縫里鉆進風口。

冷凝水的路徑要單獨說一遍。本戶二層沒有可以直通室外的排水點， 只有一層有地漏與室外散水可用，因此二層的水必須先由高到低， 再通過立管落到一層。這就帶來兩個硬約束：一是立管所在位置要留出足夠的落差， 二是穿樓板的洞口位置在裝修一開始就要和結構梁、上下層的墻體對齊。 層間凈高有限，排水坡度一旦被壓縮，水就會在管內積存，時間長了從接縫處往外滲。 所以吊頂的厚度在本戶不是單純的觀感問題，而是排水能不能成立的前提。

六、主機位與相鄰戶間距：機位上的凈距控制

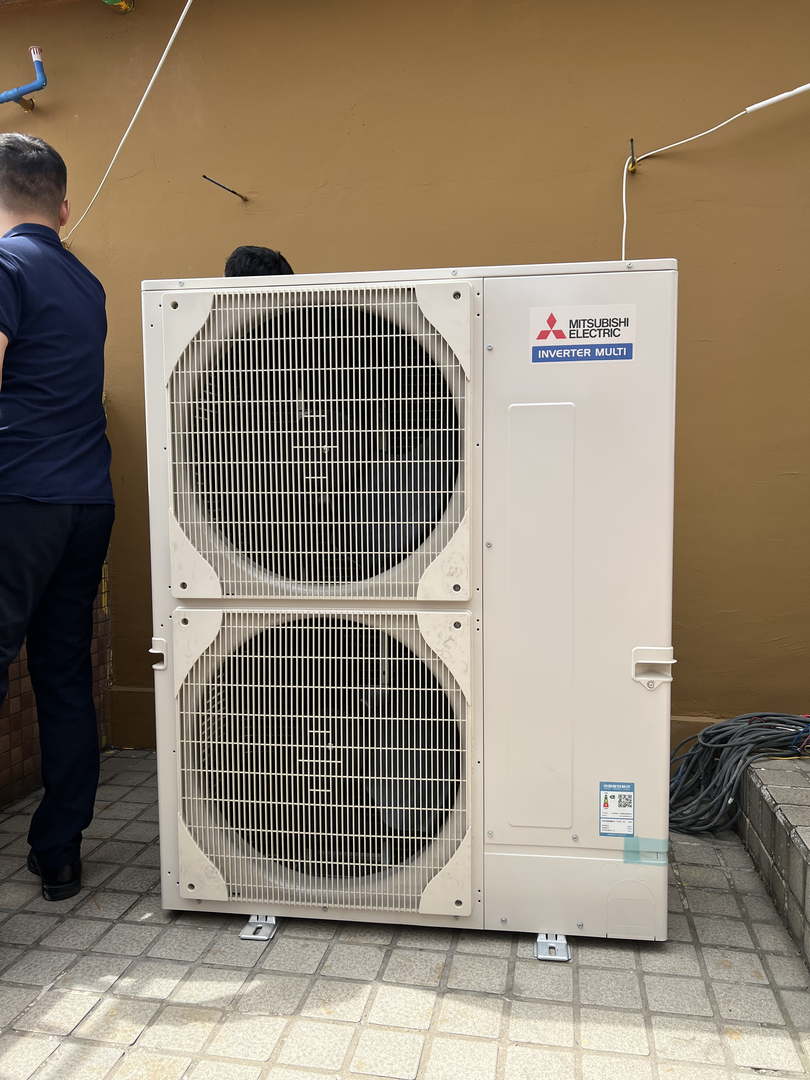

本戶室外機落在一層外側的地面專用機位上，與相鄰疊戶外機在同一排基礎。 這種成排布置的機位，最大的風險是兩臺機器對著吹：一臺排出的熱風被另一臺吸進進風側， 進風溫度升高，冷凝壓力跟著上升，制冷效果下降、耗電上升，嚴重時還會觸發高溫保護。 解決思路有三層——先靠凈距，再靠錯位，第三步才靠導風附件。

凈距是第一道。室外機需要在正面（出風側）留出足夠的排放空間， 背面與側面留出進風空間，具體數值按設備廠家技術資料執行； ★工程經驗上，出風側正前方凈距不小于 1.5 m，兩臺并排外機之間靠近機身的一側不小于 0.3 m， 是常見的做法。錯位是第二道：本戶與鄰戶的外機前后錯開， 排風主方向都朝向場地開闊面，避免一條直線上對吹。導風是第三道， 當機位被兩側墻夾住、排風難免回流時，加裝導風罩把出風引向開闊方向。

七、隱蔽工程驗收與兩次交底

本戶的驗收節點比其他房型多一道，因為上下兩層各有一份吊頂標高與風口尺寸要交接， 再疊上分層控制與計量這一項。把這些動作分成兩次交底來做比較清楚： 一次交給裝修方，管吊頂與風口；一次留在交付時，管控制與計量怎么用。

• 移交給業主的資料分層空調布置圖、隱蔽工程記錄、跨層套管封堵記錄、保壓與抽真空記錄、分層計量讀數說明、控制面板操作說明。
• 移交給裝修方的數據兩層吊頂內機身標高、冷媒管與冷凝水管走向、跨層立管位置、送風口與回風口開孔尺寸、檢修口最小可開啟尺寸。
• 業主側可自行驗收的項目兩層分區控制器能否單獨啟停、各房間線控器能否獨立設定、回風百葉能否徒手拆下、分項計量表讀數是否隨使用變化。
• 需專業方完成的驗收冷媒管路保壓結果、真空度讀數、兩層冷凝水是否順暢無外溢、各室內機是否有結露滴水、室外機與鄰機的凈距復核。

移交之后的第一次運行由萬先生自己完成。制冷季首次開機建議連續運行兩小時以上， 并且有意只開一層、再同時開兩層，觀察排水口有沒有滲漏、風口有沒有凝露， 順便看一眼兩層計量表的讀數差，對上自己的使用習慣。 濾網在制冷季按月清洗一次，回風口與檢修口合并設置就是為了讓這一步不需要工具。

八、分層錯時運行的表現與費用量級

8.1 出風與體感

多聯機的末端嵌在吊頂里，氣流自上而下形成循環，與柜機、掛機的直接吹風在體感上有區別。 本項目在長輩房與主臥都把導風方向設為不直吹床位，出風速度控制在 2.0～2.5 m/s， 室內能感到溫度下降，但不會有明顯的定向風吹感。 客廳用長條風口橫向鋪開，解決橫廳的降溫均勻性，這是單臺柜機很難覆蓋的。

8.2 費用量級估算

制冷季的電費取決于開多久、設幾度、室外多熱、房子保溫如何，本身沒有標準答案。 下面這張表按成都居民生活用電價格做一次量級推演，想說明的只是費用落在什么數量級上， 不能當成實際賬單來讀。

九、關于疊拼中央空調的常見疑問

疊拼上下層，要不要各配一套系統？

要看單層的負荷規模。本戶 118 ㎡ 空調面積一共六臺室內機，一層末端 11.8 kW、二層 15.4 kW， 拆成兩套意味著兩臺小外機、兩套冷凝水與管路，還要擠進同一排機位。 兩臺外機靠得更近，反而把與鄰戶之間的凈距壓沒了。 本項目因此只用一臺 23.0 kW 外機，把獨立性做在控制與計量的層面，而不是做在設備臺數上。

一臺室外機，只開一層會不會拖著整機滿負荷跑？

變頻多聯機不是定頻機，室內機開機臺數變化時，壓縮機按實際需要的冷量調整輸出， 只開一層就只出這一層需要的量。真正會讓人產生「整機在跑」感受的， 是外機選得明顯偏大，長期在很低頻率下運行，除濕不足、啟停頻繁。 本項目配置率取 118%、同時使用系數按 0.65 折算，就是為了避開這個區間。

分層計量要額外加裝電表嗎？

做法是把兩層室內機的供電分成兩條回路，各自串一塊分項計量表， 抄表時讀的是兩層分別累計的用電量。這屬于本戶內部的分層分項計量， 不影響建筑總表上的戶級計量，也不涉及與鄰戶之間的電費結算。 對萬先生這樣的六口之家，它的價值在于能看出哪一層用得多，據此調整使用習慣。

本戶外機與鄰居的外機挨得近，會互相影響嗎？

會，主要影響是熱風短路：一臺排出的熱風被另一臺吸進進風側， 進風溫度升高后冷凝壓力上升，制冷效果下降、耗電增加。 處理辦法按順序是凈距、錯位、導風。本項目把兩臺機器前后錯開， 出風主方向都朝向場地開闊面，并在落位后實測記錄了出風側凈距與機側間距。

二層的內機會不會吵到一層的老人？

樓板是固體傳聲的主要路徑，低頻振動順著結構傳下去比空氣聲更明顯。 本項目在放線階段就把二層四臺內機向靠外墻一側偏置， 避開一層長輩房床位的正上方，吊桿同時加裝減振墊。 長輩房自身按低噪聲檔長期運行，夜間實測噪聲控制在 ≤26 dB(A)。

上下兩層的冷凝水怎么排出去？

二層沒有可直通室外的排水點，所以二層四臺內機的冷凝水先匯成一根 DN32 立管， 穿過層間樓板落到一層，再與一層支管合流，由一層統一排出到室外散水。 冷凝水管坡度不小于 8‰（GB 50243—2016 第 9.3.7 條）， 穿樓板處加套管并做防水與防火封堵，落水點不設在鄰戶機位下方。

與鄰戶共用的墻里走管路，會不會影響鄰居？

共用墻兩側分別是兩戶的室內空間，管路走在吊頂內并不進入鄰戶。 需要注意的是振動與傳聲：本項目在側墻一側的內機與管卡處加做減振處理， 穿墻孔洞在管線就位后統一封堵，兼顧防火與隔聲，不做二次剔鑿。 這樣既不影響鄰戶，也不會在自家側墻上留下傳聲的薄弱點。

疊拼做中央空調，工期為什么比平層長？

多出來的時間集中在三處：兩層分別放線與吊裝，跨層立管與套管的成型， 以及分層控制回路的敷設與接線。本項目安排六個工作日， 比同等面積的平層多出約兩天半，主要花在穿樓板與分層控制上。 這三處都在吊頂封板之前完成，封板之后不再動結構。
