• 青羊區 · 金陽路
• 建筑面積 139 ㎡
• 戶型 3 室 2 廳 2 衛
• 系統形式 一拖四多聯機（薄型風管機）
• 交付狀態 原結構無吊頂，局部改造
• 施工工期 3 個工作日

• 139㎡建筑面積
• 67.0㎡空調面積
• 228W/㎡配置單位冷指標
• 15.5kW室內機總冷量
• 111%配置率
• 26℃夏季室內設計溫度

項目檔案

一、原結構沒做吊頂，也不打算大面積做吊頂

多層住宅和新建高層在空調這件事上，最大的差別不在面積，而在頂面。 金沙西園這一批房子建成于 2002 至 2009 年，分期交付，本套屬于早期建成的多層單元， 層高 2.8 m，板厚按當年的做法取 120 ㎜，板底凈高約 2.68 m； 室內有過梁的位置，梁高 350～400 ㎜，梁下凈高降到 2.3 m 上下。 交付時頂面就是原結構板刮膩子后刷白，沒有吊頂、沒有造型、沒有中央空調的預留管路。

湯先生的要求很直接：空調要裝，但頂面不要整片壓下來。 這個訴求在多層住宅里比在高層里更難滿足，原因有兩個。 一是室內機本身有厚度，哪怕是薄型風管機，機身也接近 200 ㎜， 加上吊桿調節量與冷凝水管所需的空間，吊頂完成面至少比板底低 250～300 ㎜； 二是這類戶型沒有集中的管道井，冷媒管與冷凝水管只能沿室內找路徑， 路徑一旦要跨越多個房間，吊頂就很難只做一小塊。

需要先把一個常見誤解糾正過來：局部吊頂并不是「把吊頂做得薄一點」， 而是「把吊頂做得窄一點、短一點」。厚度由機身與管路決定，幾乎沒有壓縮空間； 但平面上的面積是可以大幅壓縮的。一根管從客廳走到臥室， 只需要在它經過的那一條帶上做吊頂，房間中央可以完全不動。 本套的目標就是把吊頂面積壓到管路投影面積的量級， 而不是讓每個裝了空調的房間都喜提一整片平頂。

二、湯先生家的溫度與風感訴求

湯先生 49 歲，在銀行支行做客戶經理，家里是夫妻二人和一位老人。 老人常年在家，白天在客廳活動，午休與夜間在老人房； 夏季空調基本是全天運行，而不是只開睡前兩小時。他關心的問題也很具體： 老人怕忽冷忽熱，風口不能對著人吹，機器啟用后房間不能有明顯的氣流感。

這張卡里最需要解釋的是第二條。老人對溫度波動敏感，根源在于人體對空氣流動與輻射溫度的感知： 房間溫度只要在 1～2 ℃ 之間來回擺，體感就比恒定低溫更難受。 分體掛機靠壓縮機啟停來維持溫度，停機時室溫回升、開機時又快速下降， 波動本身就不小；多聯機室外機是變頻的，達到設定溫度后轉為低頻運行， 室溫的起伏更平緩，這一點比單純把冷量配大更有用。

三、逐間冷量取值與機型選擇

3.1 成都家裝按 180～250 W/㎡ 配置的由來

給每臺室內機定容量檔位，起點是「單位面積配多少冷量」。成都地區家裝中央空調的常規取值區間是 180～250 W/㎡，這一區間高于很多北方城市，原因不在氣溫而在濕度。 成都的濕度是配置指標的另一個推手。按 GB 50736—2012《民用建筑供暖通風與空氣調節設計規范》， 本地夏季空調室外計算干球溫度為 31.8 ℃，濕球溫度 26.4 ℃，兩者僅差 5.4 ℃。 濕球溫度越接近干球溫度，空氣越潮濕，制冷時被順帶抽走的水汽越多， 這部分負荷同樣要由制冷量承擔。

末端形式也壓著一頭。家用風管機裝在吊頂里，機身薄、風口小， 單位時間送出的風量比不上同冷量的商用機，出風溫差也小；降溫想快，就得在容量上多留一點。 這兩條疊加，形成了 180～250 W/㎡ 這個區間。 本套的外窗還是老式推拉窗，氣密性與保溫都弱于中空玻璃， 取值因此整體偏向中高段，不做減配。

3.2 區間內取高取低由四個變量決定

區間給的是范圍，具體落哪一檔，看房子本身。四個變量影響最大：朝向、樓層、是否封窗大玻璃、層高。 同一套房型，僅因為樓層與窗墻比不同，取值就可能相差 40～60 W/㎡。

本套落在四個變量上的位置是：客餐廳為南向起居空間，陽臺已封窗但未加外遮陽， 加上老式窗的氣密性弱，取 240 W/㎡；主臥南向、面積中等，取 230 W/㎡； 老人房東向、上午受曬但使用時間長，取 215 W/㎡；書房北向、面積小且白天少用，取 205 W/㎡。 四間取值都落在中段以上，沒有一間取到區間下限，原因集中在老式窗的滲風與傳熱上。

3.3 這種條件下為什么不用側出風嵌入式

機型選擇在無吊頂的房子里有一個明確的分岔口。 側出風嵌入式機型四面出風、四周回風，制冷均勻、氣流組織好， 但它有兩個硬性要求：機身厚度普遍在 250 ㎜ 以上，且必須有一整片吊頂承載它， 同時四周要留出回風空間。這兩條與本套「吊頂越窄越好」的目標直接沖突。

薄型風管機的機身厚度在 200 ㎜ 上下，出風與回風在同一側或相鄰側， 只需要一條寬度 350～500 ㎜ 的邊吊就能容納，風管也短，容易藏在邊吊內部。 因此本套選一拖四多聯機，配四臺薄型風管機，側送下回： 送風口沿邊吊外沿的長邊布置、朝向房間內部，回風從邊吊下方的回風格柵返回。 這樣做的代價是氣流組織的均勻性不如嵌入式機型， 補償手段是把送風口做長、風速取低，讓氣流貼著頂面向房間深處推進。

設備檔位按計算冷量向上取到相鄰檔：客餐廳 7.1 kW、主臥 3.6 kW、 老人房 2.8 kW、書房 2.0 kW，名義制冷量合計 15.5 kW， 比按指標算出的配置冷量 15.3 kW 高出約 1%，差值來自取檔時的向上取整。

四、局部吊頂的最小化設計與系統方案

局部吊頂的做法可以歸納成三條動作：邊吊、降板、走廊吊頂。 邊吊沿管路走向做一條，寬度按最寬的那根管加固定件反推，本套取 400 ㎜； 降板用在主臥與老人房，兩間都做通頂衣柜，把邊吊藏在柜體上方，從室內看過去頂面是完整的； 走廊本身就要做一點吊頂來收口，主管正好走這一段。 三處加起來，頂面被占用的面積控制在整個套內頂面的一成上下，其余頂面保持原結構板。

邊吊下方還要留出冷凝水管的空間，這是寬度的另一個來源。 本套的邊吊內同時容納冷媒管、冷凝水管與保溫層， 保溫后最大外徑約 46 ㎜，兩根管并排再留固定件與檢修余量，400 ㎜ 是夠用的下限。 如果邊吊再壓窄，管路之間就會貼得太緊，保溫層相互擠壓后容易在夏季結露， 這一條不能靠后期補救，只能在放線階段定死。

五、管路繞行與冷凝水排放出路

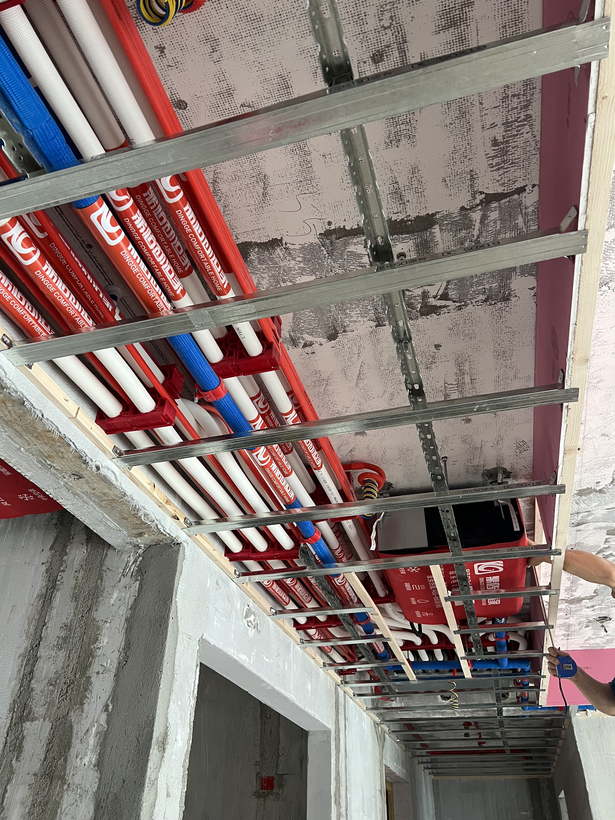

無吊頂條件下，管路路徑是整條鏈路上最先被確定的環節。本套把四臺室內機串聯到一條室外機管路上， 主路徑按「走廊吊頂 → 門洞上方過梁 → 房間邊吊」組織， 每一段都要落在可用的標高范圍內，并且不與其他專業搶位置。

過梁處的最小凈高需要逐個算。算式是三段相加： 門洞上沿標高（含門套）+ 管路保溫外徑 + 固定件與施工間隙，三者之和不得超過梁底標高。 以本套為例，門洞結構高度 2.30 m，門扇高 2.10 m、門套下沿占 60 ㎜， 門洞上沿標高約 2.16 m；保溫后管路最大外徑 46 ㎜，固定件與間隙按 40 ㎜ 計， 合計需要 2.16 + 0.046 + 0.040 ≈ 2.25 m。所在位置梁底標高為 2.30 m， 余量 50 ㎜，管路可以貼梁下通過。若某處梁底只有 2.20 m，則這條路徑不成立， 需要改走梁側或鄰墻，這也是要在放線階段就把每道過梁量一遍的原因。

5.1 冷凝水沒有立管時的排放出路

多層住宅的排水立管集中在衛生間與廚房，走廊與臥室內部沒有豎管， 因此冷凝水不能像高層那樣隨便找一處管井接入，必須就近解決。 本套的處理是把四臺室內機的冷凝水按區域分成兩組： 客餐廳與主臥、老人房這一組沿邊吊轉向公衛，接入公衛的排水立管； 書房單獨一路引向廚房排水管。兩組都在末端做存水彎， 再接入立管前的三通處，避免立管的氣味倒灌進吊頂。

如果現場高差不足，可靠的手段是給個別室內機加裝冷凝水提升泵， 泵體揚程按 0.8～1.2 m 選取，機身與泵體之間的排水管仍要保持微小坡度。 本套的四臺機器在邊吊內都有足夠的高差，因此按自然排水布置， 沒有加裝提升泵，但把泵的安裝位置在圖紙上預留了出來， 萬一后續調整吊頂方案，還有退路。

• 冷媒管主液管 φ9.52、主氣管 φ15.88，全程橡塑保溫、壁厚不小于 15 ㎜；走廊段平行排布，分歧管前后保持直管段，不緊貼墻與梁。
• 冷凝水管PVC-U DN25，坡度不小于 8‰ 且全程坡向出水口（GB 50243—2016 第 9.3.7 條），出口存水彎水封不小于 50 ㎜；分兩組就近接入公衛與廚房立管。
• 送風口條形風口沿邊吊長邊朝向房間內部，風速 2.0～2.5 m/s；老人房下調到 1.5～2.0 m/s，靠加長風口維持送風量。
• 回風口回風格柵位于邊吊下方，風速控制在 2.5～3.0 m/s，與檢修口合并設置，便于拆下格柵查看機身與閥門。
• 保溫與防結露冷媒管與冷凝水管全程保溫，穿墻處加套管；室內機與風口接縫在封板前用密封材料封堵，減少夏季結露。
• 過梁與墻洞穿梁位置一律避開主筋，改動原有結構不做；穿墻孔在管道就位后統一封堵，兼顧防火與隔聲。

六、施工組織與關鍵控制點

這套房子屬于局部改造，施工前需要避開的地面與家具比清水房多。 本套安排 3 個工作日：第一天復核與放線、第二天四臺室內機吊裝與走廊段主管敷設、 第三天分支管路、冷凝水管、保壓檢漏與隱檢交接。 由于沒有整片吊頂，木工與空調方的交叉比常規項目少，但放線這一步的分量反而更重。

七、交付與驗收：把標高與坡度寫進交底

這套房子的驗收重點不是「有沒有裝好」，而是「邊界有沒有交代清楚」。 邊吊做到哪里、過梁處標高定成多少、風口開孔是什么尺寸、檢修口開在什么位置， 這幾項一旦木工照做，后面就只剩核對，沒有改的余地。

交付后的第一次運行建議由業主自己完成。制冷季首次開機連續運行兩小時以上， 觀察邊吊下沿有沒有滲水痕跡、風口有沒有凝露； 老人房的線控器固定在一個設定溫度上，不頻繁調整，讓變頻運行自己去平抑波動。

• 移交給業主的資料管路路徑圖與邊吊范圍圖、隱蔽工程記錄、保壓與冷凝水試排記錄、控制面板使用說明、回風格柵與濾網清洗方法。
• 移交給裝修方的數據邊吊寬度與下掛高度、機身標高、各房間風口開孔尺寸、檢修口位置與最小可開啟尺寸。
• 業主側可自行驗收的項目邊吊邊界是否與圖紙一致、回風格柵能否徒手拆下、各房間線控器能否獨立啟停、老人房低風速下是否有明顯風感。
• 需專業方完成的驗收冷媒管路保壓結果、真空度讀數、冷凝水各段坡度與存水彎、各室內機是否有結露滴水、各風口實測風速。

八、運行表現與費用量級

8.1 風感與溫度穩定性

薄型風管機側送下回的氣流組織，與嵌入式機型的四向出風不同， 氣流從一個方向貼著頂面推進，靠射流延伸把冷量帶到房間深處。 這種形式對風速更敏感：風速偏高會形成明顯的定向風，偏低又到不了遠端。 本套把常規房間的送風風速定在 2.0～2.5 m/s，老人房下調到 1.5～2.0 m/s， 并用加長的條形風口來補射程。

8.2 費用量級估算

運行費用取決于使用時長、設定溫度、室外氣溫與圍護結構條件，不存在一個固定數字。 下表按成都居民生活用電價格做量級測算，用于判斷費用水平，不代表實際賬單。

九、常見問題（FAQ）

不做吊頂到底能不能裝中央空調？

能裝，但不能整屋不做。室內機機身與管路必須有一個容納空間， 這個空間可以是窄邊吊、衣柜頂的降板，或者走廊本來就有的吊頂。 本套只在管路經過的一側做了 400 ㎜ 寬的邊吊，主臥與老人房把降板藏在通頂衣柜上方， 其余頂面保留原結構板。被占用的頂面面積控制在套內頂面的一成上下。

為什么不用四面出風的嵌入式室內機？

嵌入式機型機身厚度普遍在 250 ㎜ 以上，并且需要一整片吊頂來承載， 四周還要留出回風空間。這套房子的目標是盡量少做吊頂， 兩者方向相反。薄型風管機機身厚度在 200 ㎜ 上下，只需要一條邊吊就能容納， 因此本套選用薄型風管機側送下回。

管路從門洞上方過，高度夠不夠？

要逐道算。算式是門洞上沿標高（含門套）加管路保溫外徑加固定件與施工間隙， 三項之和不能超過梁底標高。本套門洞上沿約 2.16 m，管路外徑 46 ㎜， 再留 40 ㎜ 間隙，共需約 2.25 m，而該處梁底為 2.30 m，余量 50 ㎜。 現場會逐道過梁實測，余量為負的位置改走梁側或鄰墻。

沒有集中排水，冷凝水往哪里排？

就近排入既有排水點。本套把四臺室內機分成兩組：客餐廳、主臥與老人房這一組沿邊吊轉向公衛， 接入公衛的排水立管；書房單獨一路引向廚房排水管。 兩組都保持不小于 8‰ 的坡度，末端做存水彎，水封高度不小于 50 ㎜， 防止立管氣味倒灌進吊頂。

局部吊頂會不會影響制冷效果？

邊吊的寬度與位置影響的是風口能開多大、開在哪一側，而不是冷量本身。 冷量由設備檔位與房間負荷決定，本套按逐間 180～250 W/㎡ 取值， 加權約 228 W/㎡，配足了不少。需要留意的是送風口的射程—— 薄型風管機側送時氣流單向推進，因此本套把風口做長、風速取低， 讓氣流貼頂面走得更遠。

家里有老人，風口怎么安排更合適？

兩個動作。一是位置：老人房的送風口朝向房間內部、不指向床與常坐位置， 回風格柵也不放在人長時間停留的上方。二是風速：老人房送風風速下調到 1.5～2.0 m/s， 比常規房間低一檔，靠加長風口來維持送風量。 此外室外機采用變頻運行，達到設定溫度后降頻，室溫波動比分體機小。

老房子的窗戶要不要一起處理？

本套的外窗是老式推拉窗，氣密性與保溫都弱于中空玻璃，因此四間房的指標都取了中高段， 用容量把滲風帶來的負荷兜住。如果后續把窗戶更換為中空玻璃， 空調的負荷會下降，運行費用也會隨之降低，但設備本身不需要因此改動。

濾網和日常維護要做什么？

需要業主自己動手的主要是濾網清洗。本套把回風格柵與檢修口合并設置， 拆下格柵即可抽出濾網，建議在制冷季每月清洗一次。 冷媒系統、冷凝水系統與電氣部分屬專業維護范圍， 出現制冷效果明顯下降、邊吊下沿滲水或控制面板報錯時，由施工方安排人員上門檢查。
