| 項目 | 資中麗景苑 124 ㎡ 住宅明裝暖氣片采暖系統安裝 | 系統構成 | 明裝暖氣片（散熱器）采暖系統 |
| 項目地址 | 內江市資中縣城區郁春路 17 號（近資中二中、政府廣場） | 熱源 | 燃?xì)獗趻鞝t，同時承擔生活熱水 |
| 戶型面積 | 124 ㎡（三室兩廳兩衛） | 末端 | 鋼制板式散熱器，明裝掛墻 |
| 房型 | 3 室 2 廳 1 廚 2 衛 | 供回水溫度 | 75 ℃／50 ℃（GB 50736—2012 第 5.3.1 條） |
| 樓棟與建成 | 約 2006 年建成（另有 2003／2008 年說法）的多層步梯房，6～7 層為主，無外墻保溫 | 工期 | 2 個工作日（含試壓與調試） |
| 熱指標取值 | 130～155 W/㎡（逐間取值，見第三節） | 熱負荷 | 約 12.6 kW（七處房間合計） |
| 客戶 | 萬先生（56 歲，個體經營建材門市） | 居住成員 | 夫妻二人 + 一名高中在讀的兒子 |
| 施工單位 | 四川鼎格舒適家 | 記錄 | 案例整理（冬季采暖季投運） |
川南丘陵入冬以后的冷，和單日氣溫的高低關系不大。資中縣城一帶，冬季陰雨日多、晴日少， 空氣相對濕度長期偏高，室外溫度看著不算低，屋里卻總有一股散不掉的涼。 這種濕冷對采暖有兩處直接作用：一是相同室溫下體感偏低，二是墻體長期處在潮潤狀態， 間歇取暖時升溫慢、停暖后又降得慢，末端要給房間補的熱量比干燥地區同類房子更多。
麗景苑約 2006 年建成（另有 2003／2008 年說法），是多層步梯房，6～7 層為主，外墻沒有保溫層， 外窗以普通鋁合金窗為主，密封性一般。按熱指標的分檔口徑，無外墻保溫、圍護結構一般的老住宅落在中段 120～150 W/㎡；這一戶還要再往上挪一點：川南縣城濕度偏高、外窗氣密性一般、 底層房間還有地面?zhèn)鳚瘢C合下來取值定在中段里靠上的 130～155 W/㎡，逐間按朝向和使用情況微調。
| 判定項 | 本項目的條件 | 對取值的影響 |
|---|---|---|
| 氣候類型 | 川南丘陵縣城，冬季陰雨多、日照少 | 體感溫度低于干燥地區同溫工況，取值往上靠 |
| 空氣濕度 | 相對濕度長期偏高，墻體易返潮 | 間歇升溫慢，末端需持續散熱，配置留余量 |
| 建成年代 | 約 2006 年建成（另有 2003／2008 年說法） | 按無外墻保溫的老住宅對待，落在中段 |
| 建筑形式 | 多層步梯房，6～7 層為主 | 上下層鄰戶對樓板傳熱有一定遮擋，不算極端 |
| 外窗做法 | 以普通鋁合金窗為主，氣密性一般 | 滲透與窗面冷輻射都要計入，取值不貼中段下限 |
| 使用需求 | 兒子讀高中，晚間在家學習 | 書房與臥室按晚間集中使用的情況取值 |
縣城項目的第一步不是算負荷，而是確認氣從哪里來。管道燃?xì)庠诳h城的覆蓋是分片區推進的， 同一座縣城，老小區未必都在供氣范圍內；即便通了氣，也要看表位、入戶管徑與戶內管的條件。 麗景苑所在片區前幾年已接入管道燃?xì)猓瑧魞?nèi)裝有燃?xì)獗恚邆浣颖趻鞝t的前提。 這一步如果沒核實清楚，后面的熱源選型與配置就無從談起。
| 排查項 | 現場核實內容 | 未通氣時的處理方向 |
|---|---|---|
| 片區是否通氣 | 所在樓棟是否在供氣片區內，有無燃?xì)獗?/td> | 改用其他熱源，用能方式隨之改變 |
| 表位與入戶管 | 表的位置、與擬放壁掛爐處的距離 | 無法接表時，壁掛爐方案不成立 |
| 供電與排煙條件 | 擬放設備處是否有電源，外墻能否開排煙孔 | 供電或排煙受限時另擇設備位置 |
| 給排水接口 | 生活熱水進出水與冷凝水的排水路徑 | 就近取水，減少墻面明管長度 |
如果樓棟或片區還沒有通氣，熱源就要換方向。電采暖、分體空調、瓶裝液化氣各對應不同的使用條件與運行成本， 屬于適用條件不同，不是誰替代誰的關系；遇到這類情況，先把用能方式與使用習慣說清楚，再談末端與配置， 而不是照著通氣的方案改一改就用。
還有一件事必須提前交代：售后半徑。施工方在成都，從成都到資中縣城單程車程約兩個多小時， 縣城項目不能按主城區「隨叫隨到」去設想售后服務，只能靠前期把方案做扎實、把到場次數盡量壓縮。 本項目的安排是：勘察、定位與方案一次到場定下來；材料與設備隨車一次運抵，不留二次往返； 試壓與調試在安裝同期一并完成，不另約時間；質保期內以遠程指導為主，配合集中巡檢， 常用易損件按型號預置在車上，減少因等件再跑一趟的情況。
| 事項 | 安排 | 說明 |
|---|---|---|
| 勘察與方案 | 首次到場一次定方案 | 距離遠，不設反復上門確認的環節 |
| 設備與材料 | 隨車一次運抵 | 按方案備齊，避免缺件再跑 |
| 安裝與調試 | 現場作業 2 個工作日 | 試壓、排氣與流量平衡同期完成 |
| 質保期響應 | 遠程指導 + 集中巡檢 + 易損件預置 | 先電話判斷，再按需安排到場 |
概算沿用面積熱指標法：熱負荷（W）＝ 需采暖房間面積（㎡）× 房間熱指標（W/㎡）。 熱指標不是固定值，而是在 80～180 W/㎡ 之間隨圍護結構浮動—— 外墻有保溫、外窗為中空玻璃的新建住宅落在低段；圍護一般、無外墻保溫的老住宅落在中段； 再把頂層、北向、窗墻比明顯偏大等情況疊上去，才落到高段。
麗景苑這一戶約 2006 年建成、多層無保溫、外窗為普通鋁合金窗，圍護結構屬需要提高取值的一類； 再疊加川南縣城陰雨多、濕度大、間歇取暖升溫慢這幾個條件，熱指標取中段偏上的 130～155 W/㎡ 逐間取值。 這個數高于按圍護傳熱算出的理論值，原因有兩處：一是散熱器樣本的散熱量按供回水 90 ℃／70 ℃ 標定， 本系統按 75 ℃／50 ℃ 運行，工況溫差更小，真實散熱量低于樣本讀數，配置時必須放大； 二是明裝系統沒有地面填充層蓄熱，全靠末端即時散熱維持室溫，也要留出余量。
| 參數 | 取值 | 說明 |
|---|---|---|
| 建筑面積 | 124 ㎡ | 三室兩廳兩衛 |
| 需采暖房間面積 | 約 88 ㎡ | 七處房間合計，公攤、戶內隔墻與過道不計入 |
| 房間熱指標 | 130～155 W/㎡ | ★工程經驗取值，取自 80～180 W/㎡ 的中段偏上，對應無外墻保溫的老住宅疊加陰濕氣候 |
| 采暖熱負荷 | 約 12.6 kW | 由下表逐間取值匯總（88 ㎡ × 平均約 143 W/㎡） |
| 折算綜合指標 | 約 102 W/㎡ | 12.6 kW ÷ 124 ㎡，便于與按建筑面積報價的口徑對照 |
| 生活熱水熱負荷 | 約 22～26 kW（瞬時） | 由熱水產率反推，與采暖負荷比較大者 |
| 壁掛爐選型口徑 | 功率由生活熱水反推 | 本戶熱水側需求高于采暖側，功率據此確定 |
采暖負荷算下來在 12.6 kW 上下，壁掛爐卻要選到 26 kW 一檔，把功率推上去的是生活熱水而非采暖。 這一戶兩間衛生間，家里三口人用水集中在早晚。取冬季自來水 7 ℃、出水 45 ℃，溫升 38 ℃， 用經驗式「熱水產率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 溫升（℃）］」估算， 26 kW 的機器在該工況下的熱水產率約 9.8 L/min（★工程經驗測算）， 差不多夠一個花灑舒適使用；兩處同時大量用熱水時水量會互相影響，這屬于用水習慣的邊界，不是選型能完全消除的。
| 房間 | 面積（約） | 房間熱指標 | 估算熱負荷 | 位置 | 配置思路 |
|---|---|---|---|---|---|
| 客廳 | 22 ㎡ | 145 W/㎡ | 約 3.19 kW | 外窗一側實墻，避開窗簾開合范圍 | 白天與晚間活動集中，按較長一組配置 |
| 餐廳 | 12 ㎡ | 138 W/㎡ | 約 1.66 kW | 與客廳相連的內墻，不壓餐桌 | 與客廳同環路，用餐時段可單獨調低 |
| 主臥 | 15 ㎡ | 145 W/㎡ | 約 2.18 kW | 外窗下方墻面 | 夜間使用為主，單設一組、恒溫閥獨立可調 |
| 兒子房 | 14 ㎡ | 150 W/㎡ | 約 2.10 kW | 書桌側墻，避開床頭正對位 | 晚間學習集中使用，按區間上限取值 |
| 次臥 | 10 ㎡ | 140 W/㎡ | 約 1.40 kW | 外窗一側短墻，與床頭錯開 | 使用頻率中等，按需設定 |
| 廚房 | 6 ㎡ | 130 W/㎡ | 約 0.78 kW | 按需布置 | 兼作管路過渡路徑，不追高配置 |
| 衛生間（2 間） | 9 ㎡ | 142 W/㎡ | 約 1.28 kW | 干區墻面 | 避開淋浴直接噴淋范圍 |
散熱器樣本給出的標準散熱量，是在供回水 90 ℃／70 ℃、室內 20 ℃（溫差 64.5 K）條件下測得的。 本系統按 75 ℃／50 ℃ 運行，工況溫差小于標定值，真實散熱量低于樣本讀數，選型時須按工況折算。 正因如此，本項目不為追求片數少而壓低配置——片數偏小、靠抬高供水溫度去補， 會讓壁掛爐長期處在較高負荷，與濕冷地區「持續、穩定供熱」的思路相悖。
「沒有預留」這幾個字，落到現場就是一連串具體缺口：沒有預留的管井或豎井， 沒有預埋的分集水裝置位置，沒有給壁掛爐留好的電源位與排煙孔，墻面也沒有可供管路暗敷的槽。 明裝系統要把這些缺口逐項補齊，從零把一套管路鋪出來，而不是在已有條件上做增補。
| 步驟 | 要做的事 | 本項目做法 |
|---|---|---|
| 1 現場摸底 | 摸清墻體、門窗、廚衛位置與既有管線 | 逐間走位，標出不能打孔與不能遮擋的部位 |
| 2 熱源落位 | 壁掛爐位置須同時滿足燃?xì)狻㈦娫础⑴艧煛⒔o排水 | 定在廚房靠外墻一側，排煙管直出 |
| 3 管路路徑設計 | 定明管走向、過門方式與固定點 | 沿踢腳線上方與陰角，過門走門套上沿 |
| 4 末端定位 | 逐間確定散熱器掛裝位置與規格 | 結合家具擺位與窗簾開合逐間核定 |
| 5 安裝與連接 | 掛板、管路、閥門與系統連接 | 掛板校正后固定，管路按間距上卡件 |
| 6 試壓與調試 | 注水打壓、排氣與流量平衡 | 整體打壓合格后點火，逐組排氣并調平衡 |
明裝管路怎么走，是被現場條件約束出來的，不是隨意畫線。老樓的空間里， 承重墻不能改結構、門洞要過人、燃?xì)馀c電線的位置不能壓占，這些都會反過來限制路徑。 本項目把這幾條約束逐項攤開，再定走線。
| 約束 | 說明 | 處理方式 |
|---|---|---|
| 承重墻不改結構 | 明裝本不開槽，只在需要處打小孔穿管 | 穿墻裝套管，裝后用同色收口件封邊 |
| 過門處過人 | 管路從門口通過，不能絆腳或擋門 | 走門套上沿，外部包覆護套收邊 |
| 沿陰角與踢腳線 | 老樓墻面不平整，走明管要盡量不顯眼 | 貼既有陰角與踢腳線上方走，管路配色貼近墻面 |
| 熱脹冷縮 | 長直管段隨水溫變化有伸縮 | 間隔設固定卡件，轉角處留出伸縮余量 |
| 避讓既有管線 | 燃?xì)狻⒔o排水與電線不得被壓占 | 走線前確認既有管線走向，保持間距 |
考慮到施工方從成都到資中縣城的路程，本項目把現場作業壓縮在兩個工作日之內一次做完： 首日完成保護、定位、打孔、掛板與管路敷設；次日完成壁掛爐安裝、系統連接、注水打壓、調試與交底。 設備與材料隨車一次運抵，避免因缺件再跑一趟。
| 時段 | 工序 | 說明 |
|---|---|---|

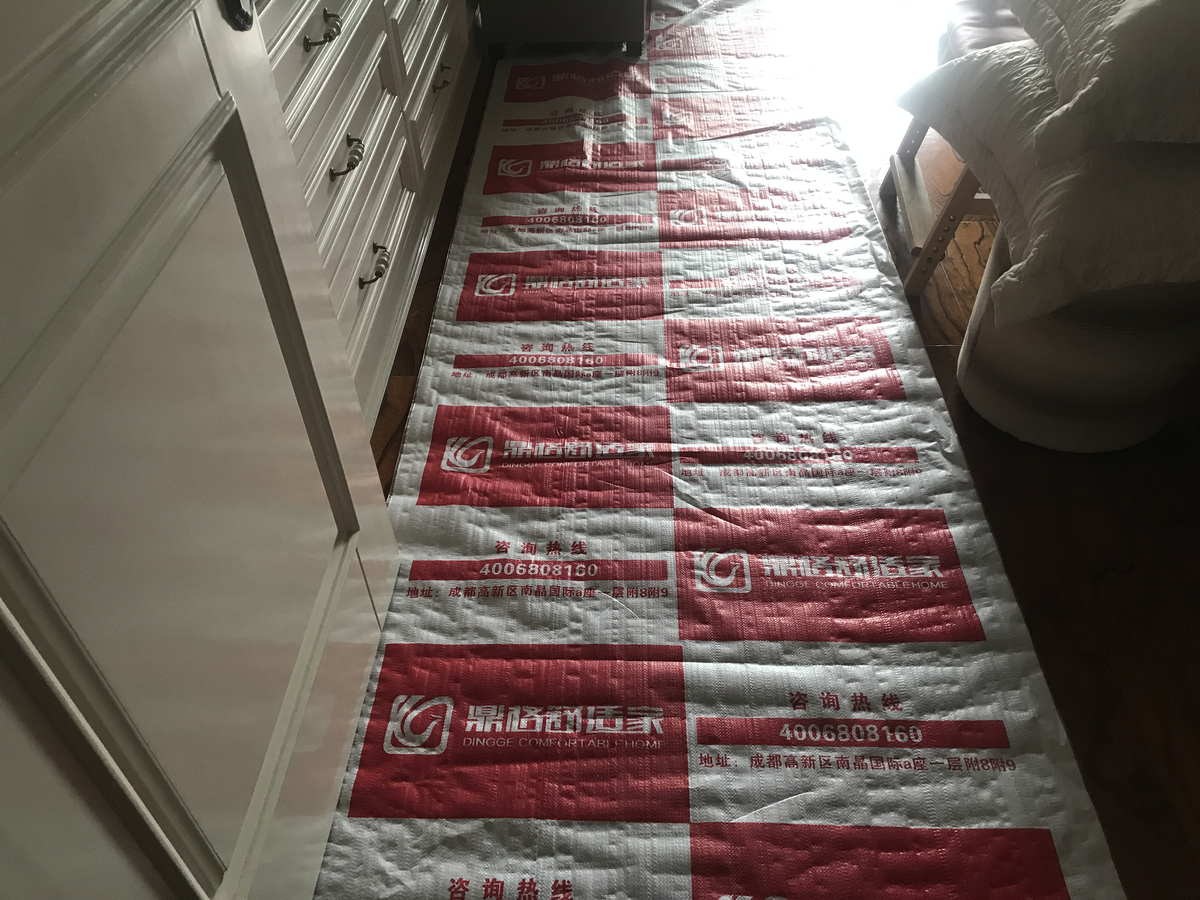

| 第 1 天上午 | 進場保護與復核 | 地面鋪保護墊，復核燃?xì)狻㈦娫磁c壁掛爐擬放位置 |
| 第 1 天上午 | 彈線與打孔 | 彈出散熱器中心線與管路走向，非承重墻打孔并裝套管 |
| 第 1 天下午 | 掛板與管路敷設 | 掛板按彈線校正固定，管路沿踢腳線上方與陰角敷設 |
| 第 2 天上午 | 壁掛爐安裝與系統連接 | 壁掛爐上墻接管，各組散熱器、閥門與管件逐一連接 |
| 第 2 天下午 | 注水打壓 | 注水排氣后加壓，穩壓并觀察壓力變化 |
| 第 2 天下午 | 調試與交底 | 點火運行、逐組排氣、流量平衡，隨后做使用交底 |
異地施工擔心的是先決條件沒核實、到場才發現做不了。開工當日先復核三件事： 戶內燃?xì)獗硎欠窨捎谩M放壁掛爐處的電源是否到位、外墻能否開出排煙孔。 這三項只要有一項不成立，設備位置就要重定，因此必須在彈線之前確認下來， 而不是等掛完板再回頭改。
壁掛爐一旦上墻，冷熱水接口、排煙孔與冷凝水排放路徑就隨之確定。 本項目在廚房靠外墻一側落位，排煙管就近直出，進風與排煙口與門窗、換氣扇保持距離； 冷凝水按坡度引至排水點。位置確認后與萬先生現場對一次，避免日后因排煙或排水不便再挪。
散熱器安裝前的打壓要求見 GB 50242—2002《建筑給水排水及采暖工程施工質量驗收規范》： 試驗壓力取工作壓力的 1.5 倍，且不低于 0.6 MPa。 本項目在系統連接完畢、壁掛爐側接管到位之后整體打壓， 重點排查各組散熱器接口、閥門與穿墻管件接頭，穩壓期間壓力沒有下降才進入下一步。
明裝管路暴露在外，返工比暗裝更麻煩：拆一次卡件就多一處痕跡。 本項目在敷設前把過門與穿墻兩處的做法先定死，過門走門套上沿并包護套， 穿墻裝套管后同色收口，盡量一次成型，減少現場二次開孔與補漆。
這個項目的溝通集中在三處：開頭把「縣城通不通氣、能不能做」這件事說清， 中間把無預留老樓的布管與兒子房的使用安排定下來， 收尾把濕冷天氣下的運行方式與日常觀察要點交底。以下為溝通過程摘要。
鋼制板式散熱器以對流散熱為主、輻射為輔，熱量直接送入室內空氣，升溫速度比地暖快。 在陰雨多、濕度大的縣城住宅里，它更適合「持續、穩定」的運行方式：末端不斷向房間補熱， 墻體維持在干燥狀態，室溫在一天里的起伏更小。八個末端各自配恒溫閥后， 兒子房可以按學習時段單獨設定，客廳餐廳按活動時段調節，不必為了一間房把整屋溫度拉高。 這里要說明，以下做法都只在末端類型、位置與設定層面做安排， 實際室溫仍與室外溫度、門窗開閉和設定高低相關，不作固定溫度的承諾。
| 時段 | 保持運行的房間 | 調低的房間 | 說明 |
|---|---|---|---|
| 白天 8:30—18:00 | 客廳、餐廳 | 三間臥室調低 | 萬先生早 8 點出門開店，妻子在家，客餐廳保持較低開度 |
| 傍晚 18:30—21:00 | 全部采暖房間 | 無 | 家人回到家中，各處一并投運 |
| 晚間 21:00—23:00 | 兒子房、主臥、客廳 | 餐廳、廚房調低 | 兒子學習到 22:30 以后，其房間單獨保持 |
| 深夜 23:00 以后 | 主臥、兒子房 | 其余房間調低 | 休息時段降低不必要區域的散熱 |
耗氣量與使用方式、設定溫度、圍護條件都相關。下面按成都居民用氣價格做一個量級測算， 只用來判斷費用水平，不能等同于實際賬單。
| 項目 | 取值 | 計算 | 結果 |
|---|---|---|---|
| 用氣單價 | 2.18 元/m3 | — | — |
| 分區運行日均耗氣量 | 7～11 m3／天 | 124 ㎡、中段偏上熱指標、無保溫老樓、按四個時段分區調節 | — |
| 日用氣費用 | — | 7～11 × 2.18 | 約 15～24 元／天 |
| 月度用氣費用 | — | 按 30 天計 | 約 450～720 元／月 |
| 全冬（按 3 個月） | — | — | 約 1,350～2,160 元 |
| 項目 | 資中麗景苑 124 ㎡ 住宅明裝暖氣片采暖系統安裝 |
| 地址 | 內江市資中縣城區郁春路 17 號（近資中二中、政府廣場） |
| 面積 | 124 ㎡ 3 室 2 廳 1 廚 2 衛 |
| 系統構成 | 采暖末端 8 組鋼制板式散熱器掛墻明裝，熱源為燃?xì)獗趻鞝t兼顧洗浴熱水 |
| 服務范圍 | 現場勘察、燃?xì)馊霊魲l件核實、無預留老樓的管路走向與末端位置設計、設備與材料供應、安裝與試壓調試、使用交底 |
| 工期 | 2 個工作日，含注水試壓與調試交底 |
| 記錄階段 | 案例整理（冬季采暖季投運） |
